RSK-nr enhet: ST
Inlagd: 2016-10-28
RSK-nr enhet: ST

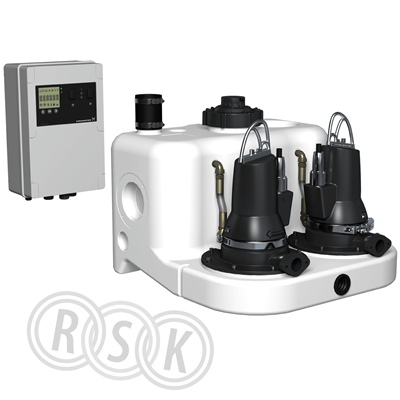

Komplett pumpstation för inomhusbruk med dubbla skärande pumpar och styrskåp
Komplett pumpstation för inomhusbruk med dubbla skärande pumpar och styrskåp
| RSK-nummer | 5886089 |
|---|---|
| Tillverkarens artikelnummer | 97901144 |
| GTIN | 5710626081448 |
| Produkt | Pumpstation |
| Produktnamn | MDG.31.3.2 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | max lyfthöjd: 36,5m |
| Effekt/Eldata | 3x400V, 3,1kW, 6,3A |
| Funktion | med dubbla skärande pumpar |
| Utförande | med styrskåp |
|---|---|
| Färg | vit |
| Ytbehandling | - |
| Material | plast |
| Standard | - |
| Övrig info | max vätsketemperatur: 40 °C |
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=97901144&frequency=50&custid=GSV |
| RSK flik | 14 Pumpar |
| Tillverkarens artikelnummer | 97901144 |
|---|
| GTIN | 5710626081448 |
|---|
| Tillverkarens produktsida | https://product-selection.grundfos.com/product-detail.html?productnumber=97901144&frequency=50&custid=GSV |
|---|
| Lämplig för fekalier | Ja |
|---|---|
| Lämplig för installation utomhus | Nej |
| Kan placeras bakom WC-stol | Ja |
| Skärande | Ja |
| Material pumphus | Gjutjärn |
| Materialkvalitet pumphus | Gjutjärn EN-GJL-200 (GG 20) |
| Material impeller/pumphjul | Övrigt |
| Materialkvalitet impeller/pumphjul | Övrigt |
| Material cistern/tank | PE (polyeten) |
| Materialkvalitet cistern/tank | Övrigt |
| Volym behållare/tank | 93 l |
| Antal pumpar | 2 |
| Nominellt flöde (BEP) | 3,2 m³/h |
| Tryckhöjd (BEP) | 342,16 kPa |
| Max. flödeskapacitet | 18,4 m³/h |
| Max. statisk höjd | 34,9 m |
| Max. arbetstryck | 6 bar |
| Elanslutning | Anslutningskabel med stickpropp |
| Längd kabel | 1,5 m |
| Märkspänning | 400 - 400 V |
| Antal faser | 3 |
| Frekvens | 50 Hz |
| Märkström | 6,3 A |
| Ineffekt per motor (P1) | 3,9 kW |
| Axeleffekt per motor (P2) | 3,1 kW |
| Nominellt driftläge | S3 30% 1 min |
| Isolationsklass (IEC) | F |
| Kommunikation | Ingen |
| Radiostandard Bluetooth | Nej |
| Radiostandard WLAN 802.11 | Nej |
| Mobil kommunikationsstandard 5G | Nej |
| Interface signal 0-10 V / 2-10 V | Nej |
| Interface signal 0-20 mA / 4-20 mA | Nej |
| Interface PT100/PT1000/PTC | Nej |
| Interface Pulse Width Modulation (PWM) | Nej |
| Interface pulsräknare | Nej |
| Potentialfri omkopplingskontakt | Nej |
| Med kommunikationsgränssnitt RS 485 | Nej |
| Med kommunikationsgränssnitt RS 232 | Nej |
| Stödjer protokoll EtherNet/IP | Nej |
| Stödjer protokoll KNX | Nej |
| Stödjer protokoll PROFIBUS | Nej |
| Stödjer protokoll PROFINET IO | Nej |
| Stödjer protokoll CAN/CANOpen | Nej |
| Stödjer protokoll Modbus TCP | Nej |
| Stödjer protokoll Modbus RTU | Nej |
| Stödjer protokoll BACnet MS/TP | Nej |
| Stödjer protokoll BACnet IP | Nej |
| Stödjer protokoll LON/LONWorks | Nej |
| Stödjer protokoll LIN Bus | Nej |
| Medietemperatur (kontinuerlig) | 0 - 40 °C |
| Omgivningstemperatur | 0 - 40 °C |
| Antal inlopp | 6 |
| Anslutning inloppssida | Rörände |
| Anslutningsdimension inloppssida | 4" (100) |
| Diameter inloppssida | 110 mm |
| Tryckklass fläns (flänsborrning) inloppssida | PN 6 |
| Anslutningsstandard inloppssida | Övrigt |
| Anslutning utloppssida | Fläns |
| Anslutningsdimension utloppssida | 1 1/4" (32) |
| Utvändig rördiameter anslutning utloppssida | 32 mm |
| Tryckklass fläns (flänsborrning) utloppssida | PN 6 |
| Anslutningsstandard utloppssida | Övrigt |
| Flänsform | Rund |
| Med backventil | Nej |
| Med avluftning | Nej |
| Kapslingsklass (IP) | IP68 |
| Bredd | 712 mm |
| Djup | 722 mm |
| Höjd | 551 mm |
| Max. partikelstorlek | 50 mm |
| Med larmfunktion | Ja |
| Med larmutgång | Ja |
| Explosionssäker | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 800 | ||
| Vikt (kg) | 172 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_25_5886078.pdf |
|---|---|
| Tillverkarens garantiåtagande | https://www.grundfos.com/se/legal/general-terms-and-conditions-of-sales-and-delivery |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_25_5886078.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_25_5885992.pdf |
