RSK-nr enhet: ST
Inlagd: 2014-04-08
RSK-nr enhet: ST

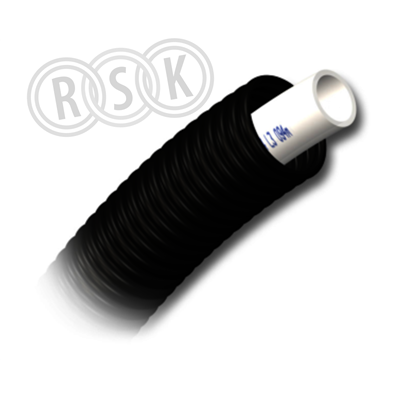

Levereras monterat i tomrör och avsett att användas som matningsledning mellan värmekälla och LK Värmekretsfördelare. Max drifttryck 6 bar Max kontinuerlig drifttemperatur 70 ºC (kortvarig belastning 95 ºC).
Levereras monterat i tomrör och avsett att användas som matningsledning mellan värmekälla och LK Värmekretsfördelare. Max drifttryck 6 bar Max kontinuerlig drifttemperatur 70 ºC (kortvarig belastning 95 ºC).
| RSK-nummer | 2434634 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590039020 |
| Produkt | Värmerör rör-i-rör |
| Produktnamn | PE-Xa |
| Dimension | 25x2,3mm/34mm |
| Storlek | L=25m ring |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | golvvärme |
| Utförande | med diffusionsspärr/skyddsrör |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | PE-Xa/PE |
| Standard | - |
| Övrig info | skyddsrör 34/29mm |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77746436.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590039020 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77746436.aspx |
|---|
| Materialkvalitet innerskikt | PE-Xa |
|---|---|
| Material mellanskikt | Övrigt |
| Materialkvalitet mellanskikt | EVOH |
| Materialkvalitet ytterskikt | PE-Xa |
| Antal lager | 5 |
| Glasfiberförstärkt | Nej |
| Diffusionsspärr | Ja |
| Utvändig rördiameter | 25 mm |
| Väggtjocklek/Godstjocklek | 2,3 mm |
| Systembunden | Ja |
| Max. medietemperatur (momentan) | 95 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Vägg råhet | 0,0005 mm |
| Längdutvidgningskoefficient | 12 mm/(m.K) |
| Flexibel | Ja |
| Lämplig för utanpåliggande montage | Nej |
| Minsta böjradie | 60 mm |
| Färg rör | Vit |
| Med skyddsrör | Ja |
| Ytterdiameter skyddsrör | 34 mm |
| Färg yttre mantel | Grå |
| Med termisk isolering | Nej |
| Med skyddslock/-plugg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590039020 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 792 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 784 | ||
| Vikt (kg) | 6,85 | ||
Mellan |
|||
| Antal i FP | 9 | ||
| GTIN FP | 7331590039037 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 950 | ||
| Vikt (kg) | 61,65 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_2434634.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00079 v7.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000035.pdf |
