RSK-nr enhet: ST
Inlagd: 1998-12-10
RSK-nr enhet: ST

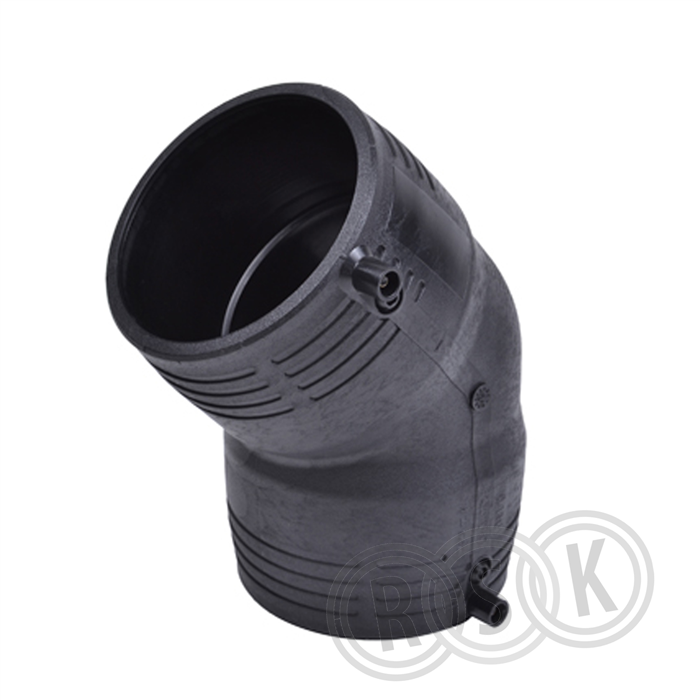

WAVIN 160MM ELEKTROSVETSBÖJ 45° PN16-SDR11 LU för PE -rör och delarPN16 / SDR11
WAVIN 160MM ELEKTROSVETSBÖJ 45° PN16-SDR11 LU för PE -rör och delarPN16 / SDR11
| RSK-nummer | 2424966 |
|---|---|
| Tillverkarens artikelnummer | 3040515 |
| GTIN | 7611704457910 |
| Produkt | Elsvetsvinkel |
| Produktnamn | - |
| Dimension | 160mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för PE -rör och delar |
| Utförande | 2muff |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | PE100 |
| Standard | SDR11 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 3040515 |
|---|
| GTIN | 7611704457910 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PE (polyeten) |
|---|---|
| Materialkvalitet anslutning 1 | PE-100 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | PE (polyeten) |
| Materialkvalitet anslutning 2 | PE-100 |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 160 |
| Utvändig rördiameter anslutning 1 | 160 mm |
| Godstjocklek anslutning 1 | 14,6 mm |
| Anslutning 1 | Elektrosvetsmuff |
| Pressprofil anslutning 1 | Övrigt |
| Dimension anslutning 2 | DN 160 |
| Utvändig rördiameter anslutning 2 | 160 mm |
| Godstjocklek anslutning 2 | 14,6 mm |
| Anslutning 2 | Elektrosvetsmuff |
| Pressprofil anslutning 2 | Övrigt |
| Huvudsaklig färg rördel | Svart |
| Dragfast | Nej |
| Längd | 324 mm |
| Längd anslutning 1 | 102 mm |
| Bygglängd anslutning 1 (Z1) | 102 mm |
| Längd anslutning 2 | 102 mm |
| Bygglängd anslutning 2 (Z2) | 102 mm |
| Nyckelvidd | 160 mm |
| Medietemperatur (kontinuerlig) | -40 - 60 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Max. arbetstryck vid max. medietemperatur | 16 bar |
| Styvhetsklass | Övrigt |
| Standard Dimension Ratio (SDR) | 11 |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 260 | ||
| Bredd (mm) | 169 | ||
| Höjd (mm) | 300 | ||
| Vikt (kg) | 3,005 | ||
Mellan |
|||
| Antal i FP | 4 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 576 | ||
| Bredd (mm) | 371 | ||
| Höjd (mm) | 472 | ||
| Vikt (kg) | 7,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
