RSK-nr enhet: ST
Inlagd: 2025-12-02
RSK-nr enhet: ST

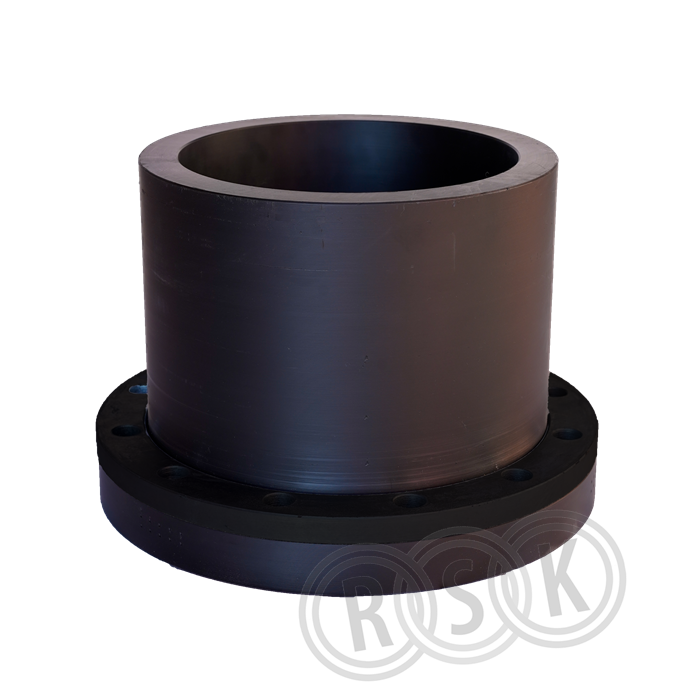

Flänspaket PE100RC SDR11, borrad PN16. Godkännande: DVGW, Byggvarubedömningen, Sundahus & Basta
Flänspaket PE100RC SDR11, borrad PN16. Godkännande: DVGW, Byggvarubedömningen, Sundahus & Basta
| RSK-nummer | 2541054 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Flänspaket |
| Produktnamn | EFF-EP16 |
| Dimension | d200/DN200 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, borrad PN16 |
| Effekt/Eldata | - |
| Funktion | för stum-/elektrosvetsning |
| Utförande | spetsända x fläns |
|---|---|
| Färg | svart |
| Ytbehandling | epoxy |
| Material | PE100RC/epoxybehandlat stål |
| Standard | SDR11 |
| Övrig info | bordring, lösfläns, packning |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PE (polyeten) |
|---|---|
| Materialkvalitet anslutning 1 | PE-100 |
| Material anslutning 2 | Stål |
| Materialkvalitet anslutning 2 | Stål St 37.2 (1.0037) |
| Ytskydd anslutning 2 | Belagd |
| Ytbehandling anslutning 2 | Övrigt |
| Form | Rak |
| Dimension anslutning 1 | DN 200 |
| Utvändig rördiameter anslutning 1 | 200 mm |
| Godstjocklek anslutning 1 | 18,2 mm |
| Anslutning 1 | Spetsände |
| Dimension anslutning 2 | DN 200 |
| Anslutning 2 | Fläns |
| Huvudsaklig färg rördel | Svart |
| Tryckklass fläns/flänsborrning (PN) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Åtdragningsmoment | 35 - 35 Nm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Standard Dimension Ratio (SDR) | 11 |
| Med packningar | Ja |
| FM-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 340 | ||
| Bredd (mm) | 340 | ||
| Höjd (mm) | 275 | ||
| Vikt (kg) | 14,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
