RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

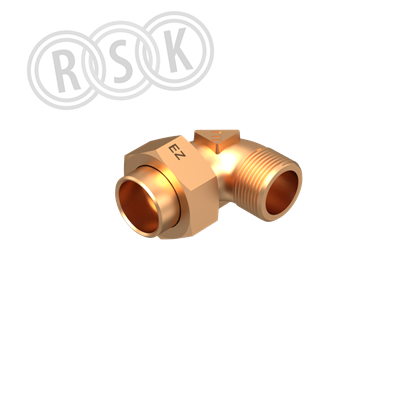

Metallkpl vkl cu/utv gg 15xG15
Metallkpl vkl cu/utv gg 15xG15
| RSK-nummer | 1982438 |
|---|---|
| Tillverkarens artikelnummer | 1982438 |
| GTIN | 7391653824383 |
| Produkt | Vinkelkoppling |
| Produktnamn | Metall |
| Dimension | 15mm x G15 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +185°C |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme |
| Utförande | lödmuff x utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-härdig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 1982438 |
|---|
| GTIN | 7391653824383 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Övrigt |
|---|---|
| Materialkvalitet anslutning 1 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Övrigt |
| Materialkvalitet anslutning 2 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 3-delad |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | 1/2" (15) |
| Utvändig rördiameter anslutning 1 | 20,9 mm |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 1/2" (15) |
| Utvändig rördiameter anslutning 2 | 20,9 mm |
| Anslutning 2 | Lödmuff |
| Huvudsaklig färg rördel | Mässing |
| Med invändig stoppkant | Ja |
| Längd | 40 mm |
| Längd anslutning 1 | 7 mm |
| Längd anslutning 2 | 13 mm |
| Nyckelvidd | 30 mm |
| Nyckelvidd mutter | 30 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med tätning/packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 53 | ||
| Bredd (mm) | 30 | ||
| Höjd (mm) | 37 | ||
| Vikt (kg) | 0,154 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_77_1982438.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564874435-00025 v2.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_77_1982438.pdf |
