RSK-nr enhet: ST
Inlagd: 2013-02-20
RSK-nr enhet: ST

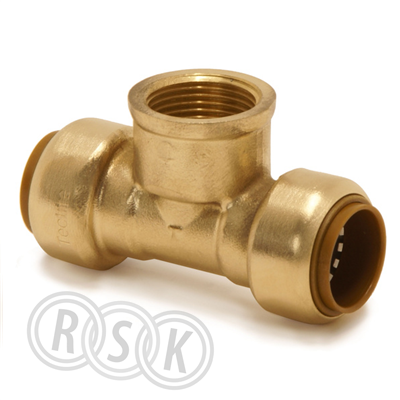

Tectite T30 T-koppling 22xR20x22, pushkoppling x invändig gänga x pushkoppling förkromad i avzinkningshärdig mässing. Följande användningsområden:
Tectite T30 T-koppling 22xR20x22, pushkoppling x invändig gänga x pushkoppling förkromad i avzinkningshärdig mässing. Följande användningsområden:
| RSK-nummer | 1854419 |
|---|---|
| Tillverkarens artikelnummer | 4750988 |
| GTIN | 05022050375575 |
| Produkt | T-rörskoppling |
| Produktnamn | Tectite Classic T30 |
| Dimension | 22mm x R20 |
| Storlek | - |
| Tryck/Flöde/Temp | 10 bar, temp -24°C till 90°C |
| Effekt/Eldata | - |
| Funktion | instick tappvatten/värme/kyla |
| Utförande | 2muff x invändig gänga |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | avzinkningshärdig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1854419 |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 4750988 |
|---|
| GTIN | 05022050375575 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1854419 |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing CuZn38As (CW511L) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing CuZn38As (CW511L) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | Mässing |
| Materialkvalitet anslutning 3 | Mässing CuZn38As (CW511L) |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Vinkel | 90 ° |
| Förminskning | Ja |
| Flerdelad | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 22 mm |
| Godstjocklek anslutning 1 | 1,4 mm |
| Anslutning 1 | Instick (Push-koppling) |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 3 | DN 20 |
| Utvändig rördiameter anslutning 3 | 22 mm |
| Godstjocklek anslutning 3 | 1,4 mm |
| Anslutning 3 | Instick (Push-koppling) |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Huvudsaklig färg rördel | Mässing |
| Längd anslutning 1 | 39 mm |
| Bygglängd anslutning 1 (Z1) | 12 mm |
| Dragfast | Ja |
| Längd anslutning 2 | 27 mm |
| Bygglängd anslutning 2 (Z2) | 12 mm |
| Längd anslutning 3 | 39 mm |
| Bygglängd anslutning 3 (Z3) | 12 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Medietemperatur (kontinuerlig) | -24 - 95 °C |
| Med packningar | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med termisk isolering | Nej |
| Med invändig stoppkant | Ja |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| DIN-CERTCO-certifikat | Nej |
| VdS-märkt | Nej |
| Med godkännande för TÜV | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5022050008633 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 80 | ||
| Bredd (mm) | 35 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,171 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1853901.pdf |
|---|---|
| Film | https://www.rskdatabasen.se/infoDocs/FILM/FILM_560_1854425.mp4 |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_1083_1853901.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_1083_1853901.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1852001.pdf |
