Avaktiverad 2023-09-04
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2011-11-30
RSK-nr enhet: ST

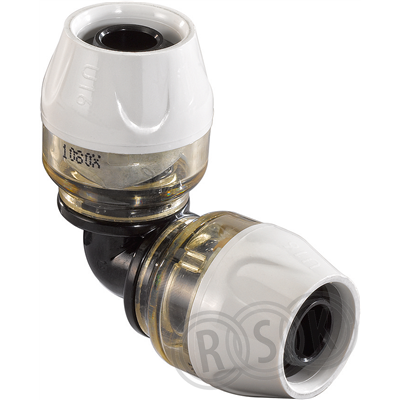

Uponor RTM koppling för ett enkelt och snabbt montage utan verktyg av Uponor MLC/Uni Pipe PLUS rör. Vattenberörda delar i PPSU. Kapa och fasa röret, tryck sedan kopplingen på röret tills röret syns i fönstret och tills kopplingen klickar, därefter är montaget klart. Kontrollera att distansen som håller låsningen öppen har fallit bort och låsningen har gått samman.
Uponor RTM koppling för ett enkelt och snabbt montage utan verktyg av Uponor MLC/Uni Pipe PLUS rör. Vattenberörda delar i PPSU. Kapa och fasa röret, tryck sedan kopplingen på röret tills röret syns i fönstret och tills kopplingen klickar, därefter är montaget klart. Kontrollera att distansen som håller låsningen öppen har fallit bort och låsningen har gått samman.
| RSK-nummer | 1878490 |
|---|---|
| Tillverkarens artikelnummer | 1048549 |
| GTIN | 4021598116177 |
| Produkt | Vinkelkoppling |
| Produktnamn | RTM Vinkel PPSU |
| Dimension | 25mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | för Uponor MLC-rör |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | PPSU |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1048549 |
|---|
| GTIN | 4021598116177 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PPSU (polyfenylsulfon) |
|---|---|
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | PPSU (polyfenylsulfon) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Vinkel/Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 25 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | DN 20 |
| Utvändig rördiameter anslutning 2 | 25 mm |
| Anslutning 2 | Pressmuff |
| Huvudsaklig färg rördel | Vit |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd anslutning 1 | 56 mm |
| Bygglängd anslutning 1 (Z1) | 30 mm |
| Längd anslutning 2 | 56 mm |
| Bygglängd anslutning 2 (Z2) | 30 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 06414905406159 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 75 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 33 | ||
| Vikt (kg) | 0,07 | ||
Mellan |
|||
| Antal i FP | 15 | ||
| GTIN FP | 06414905406210 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 280 | ||
| Bredd (mm) | 187 | ||
| Höjd (mm) | 95 | ||
| Vikt (kg) | 1,605 | ||
Topp |
|||
| Antal i FP | 120 | ||
| GTIN FP | 06414905406241 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 580 | ||
| Bredd (mm) | 380 | ||
| Höjd (mm) | 195 | ||
| Vikt (kg) | 14,424 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_213_1878490.pdf |
|---|---|
