RSK-nr enhet: ST
Inlagd: 1991-02-05
RSK-nr enhet: ST

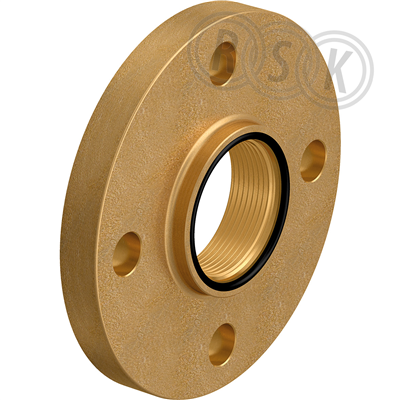

Fläns med invändig gänga. O-ring medföljer kopplingen. Tillverkad i rödgods.
Fläns med invändig gänga. O-ring medföljer kopplingen. Tillverkad i rödgods.
| RSK-nummer | 2410645 |
|---|---|
| Tillverkarens artikelnummer | 1018359 |
| GTIN | 7331541099295 |
| Produkt | Fläns |
| Produktnamn | Wipex Fläns |
| Dimension | G25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN6/PN10,maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme/kyla |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1018359 |
|---|
| GTIN | 7331541099295 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd | Obehandlad |
| Flänstyp | Gängfläns |
| Oval flänsform | Nej |
| Dimension (Nominell diameter) | 1" (25) |
| Ytterdiameter fläns | 115 mm |
| Anslutning gängad fläns | Invändig gänga G, cylindrisk (ISO 228-1) |
| Medietemperatur (kontinuerlig) | 4 - 95 °C |
| Delningscirkel (Pitchcirkel) | 85 mm |
| Antal bulthål | 4 |
| Diameter bulthål | 14 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 06414905437894 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 114 | ||
| Bredd (mm) | 114 | ||
| Höjd (mm) | 28 | ||
| Vikt (kg) | 1,245 | ||
Topp |
|||
| Antal i FP | 10 | ||
| GTIN FP | 06414905446711 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 272 | ||
| Bredd (mm) | 250 | ||
| Höjd (mm) | 155 | ||
| Vikt (kg) | 12,574 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00090 v1.pdf |
|---|---|
