Avaktiverad 2021-11-29
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

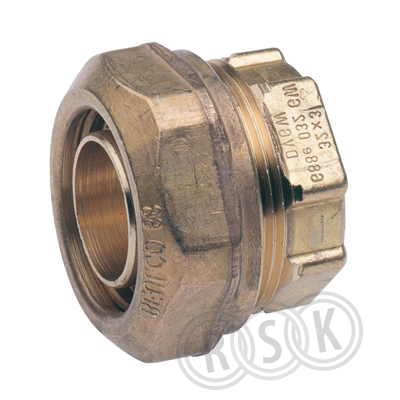

BA 66110 Mekanisk plaströrskoppling helt i metall med fast stödhylsa. Rak 40x5,8mm med invändig förminskad gänga G32 för rör PEL PN10. Stödhylsa medför ett säkrare montage genom att kopplingen greppar röret både inifrån och utifrån.
BA 66110 Mekanisk plaströrskoppling helt i metall med fast stödhylsa. Rak 40x5,8mm med invändig förminskad gänga G32 för rör PEL PN10. Stödhylsa medför ett säkrare montage genom att kopplingen greppar röret både inifrån och utifrån.
| RSK-nummer | 2451854 |
|---|---|
| Tillverkarens artikelnummer | 0166110404 |
| GTIN | 7331807008948 |
| Produkt | Rak koppling |
| Produktnamn | BA 66110 |
| Dimension | 40mm x G32 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | klämring, för PEL |
| Utförande | klämring x invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | med fast stödhylsa |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 0166110404 |
|---|
| GTIN | 7331807008948 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | Övrigt |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 40 |
| Utvändig rördiameter anslutning 1 | 40 mm |
| Godstjocklek anslutning 1 | 5,8 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | 1 1/4" (32) |
| Utvändig rördiameter anslutning 2 | 32 mm |
| Anslutning 2 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Längd | 40 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 40 | ||
| Bredd (mm) | 55 | ||
| Höjd (mm) | 55 | ||
| Vikt (kg) | 0,5 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_2451854.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_2451854.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_2451854.pdf |
