Avaktiverad 2020-06-23
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1986-09-16
RSK-nr enhet: ST
Mått enligt gult utförande.
Mått enligt gult utförande.
| RSK-nummer | 1900170 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 5050027063705 |

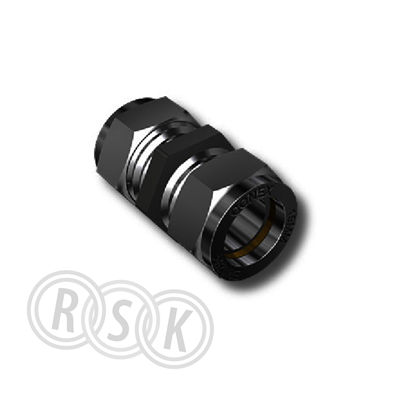

| Produkt | Rak koppling |
| Produktnamn | Conex 301 |
| Dimension | 16x15mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +100°C |
| Effekt/Eldata | - |
| Funktion | klämring tappvatten/värme/luft |
| Utförande | 2klämring |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/77747185.aspx |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 5050027063705 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/77747185.aspx |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Förkromad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Förkromad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 16 mm |
| Anslutning 1 | Klämring |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Klämring |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Längd | 18 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5050027063705 | ||
| Förpackningstyp | Oförpackad (ersätts av NE) | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 48 | ||
| Bredd (mm) | 25 | ||
| Höjd (mm) | 29 | ||
| Vikt (kg) | 0,09 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 5050027063729 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 155 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 29 | ||
| Vikt (kg) | 0,9 | ||
Topp |
|||
| Antal i FP | 200 | ||
| GTIN FP | 5050027063781 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 295 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 195 | ||
| Vikt (kg) | 18,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| RSK-nummer | 1900170 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 5050027063705 |
| Produkt | Rak koppling |
| Produktnamn | Conex 301 |
| Dimension | 16x15mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +100°C |
| Effekt/Eldata | - |
| Funktion | klämring tappvatten/värme/luft |
| Utförande | 2klämring |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/77747185.aspx |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 5050027063705 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/77747185.aspx |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Förkromad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Förkromad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 16 mm |
| Anslutning 1 | Klämring |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Klämring |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Längd | 18 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5050027063705 | ||
| Förpackningstyp | Oförpackad (ersätts av NE) | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 48 | ||
| Bredd (mm) | 25 | ||
| Höjd (mm) | 29 | ||
| Vikt (kg) | 0,09 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 5050027063729 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 155 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 29 | ||
| Vikt (kg) | 0,9 | ||
Topp |
|||
| Antal i FP | 200 | ||
| GTIN FP | 5050027063781 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 295 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 195 | ||
| Vikt (kg) | 18,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
|
|
