Avaktiverad 2020-06-23
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

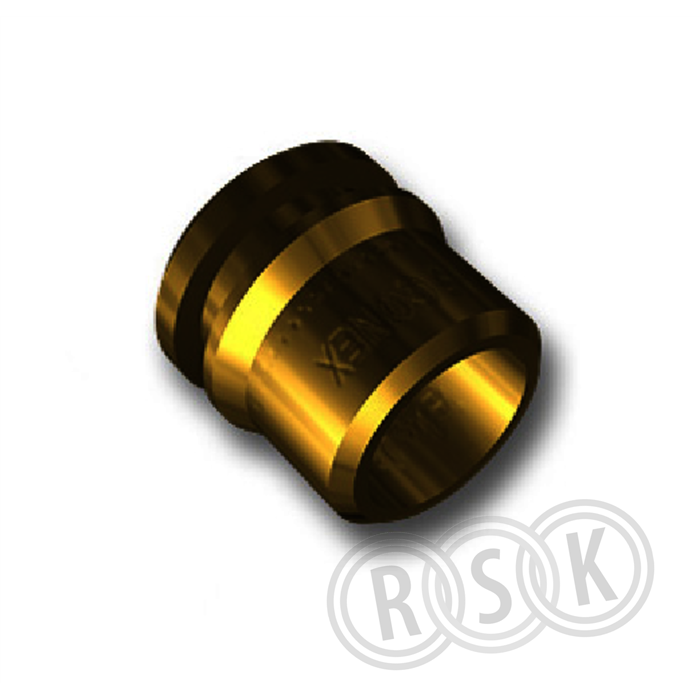

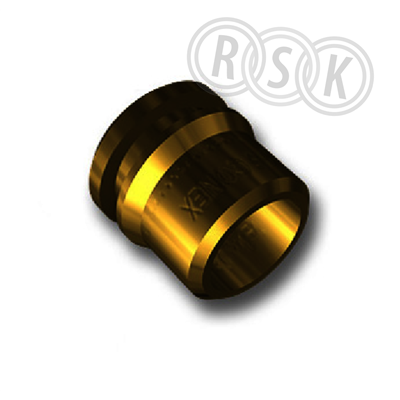

Levereras t.o.m. dim. 35 mm som enbit och ersätter ordinarie klämring. Vid åtdragning känns en "knäck", varefter muttern ska dras ytterligare enligt tabell, utgående från förminskningens mindre dimension. Dimensioner fr.o.m. 42 levereras i tre delar, insats för kopplingskropp resp. mutter, samt mindre klämring. Åtdragning lika gängse dimension/rörtyp.
Levereras t.o.m. dim. 35 mm som enbit och ersätter ordinarie klämring. Vid åtdragning känns en "knäck", varefter muttern ska dras ytterligare enligt tabell, utgående från förminskningens mindre dimension. Dimensioner fr.o.m. 42 levereras i tre delar, insats för kopplingskropp resp. mutter, samt mindre klämring. Åtdragning lika gängse dimension/rörtyp.
| RSK-nummer | 1899095 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 5030068128205 |
| Produkt | Förminskning |
| Produktnamn | Conex 68 |
| Dimension | 18x10mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +100°C |
| Effekt/Eldata | - |
| Funktion | klämring tappvatten/värme/luft |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/77747211.aspx |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 5030068128205 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/77747211.aspx |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Förminskning | Ja |
| Excentrisk | Nej |
| Dimension anslutning 1 | Övrigt |
| Utvändig rördiameter anslutning 1 | 18 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 10 mm |
| Anslutning 2 | Klämring |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5030068128205 | ||
| Förpackningstyp | Oförpackad (ersätts av NE) | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 20 | ||
| Bredd (mm) | 20 | ||
| Höjd (mm) | 19 | ||
| Vikt (kg) | 0,023 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 5030068128229 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 85 | ||
| Bredd (mm) | 60 | ||
| Höjd (mm) | 19 | ||
| Vikt (kg) | 0,226 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
