Avaktiverad 2021-11-29
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

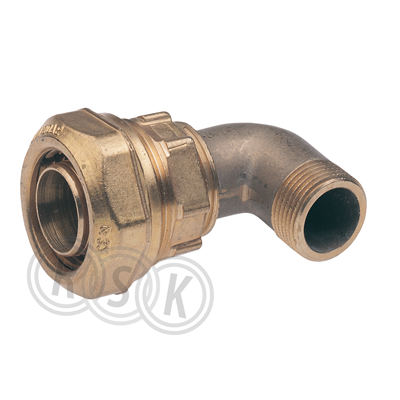

BA 6630 Mekanisk plaströrskoppling helt i metall med fast stödhylsa. Vinkel 50x4,6mm med utvändig förminskad gänga G40 för rör PEM PN10, PE63, PE80, PE100. SDR-klass: SDR11 Stödhylsa medför ett säkrare montage genom att kopplingen greppar röret både inifrån och utifrån.
BA 6630 Mekanisk plaströrskoppling helt i metall med fast stödhylsa. Vinkel 50x4,6mm med utvändig förminskad gänga G40 för rör PEM PN10, PE63, PE80, PE100. SDR-klass: SDR11 Stödhylsa medför ett säkrare montage genom att kopplingen greppar röret både inifrån och utifrån.
| RSK-nummer | 2452860 |
|---|---|
| Tillverkarens artikelnummer | 0166305000 |
| GTIN | 7331807009990 |
| Produkt | Vinkelkoppling |
| Produktnamn | BA 6630 |
| Dimension | 50mm x G40 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | klämring, för PEM |
| Utförande | klämring x utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | med fast stödhylsa |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 0166305000 |
|---|
| GTIN | 7331807009990 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | Övrigt |
| Böjningsvinkel | 90 ° |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 50 mm |
| Godstjocklek anslutning 1 | 4,6 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | 1 1/2" (40) |
| Utvändig rördiameter anslutning 2 | 40 mm |
| Anslutning 2 | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Längd | 115 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 115 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 70 | ||
| Vikt (kg) | 1,05 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_2452860.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_2452860.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_2452860.pdf |
| RSK-nummer | 2452860 |
|---|---|
| Tillverkarens artikelnummer | 0166305000 |
| GTIN | 7331807009990 |
| Produkt | Vinkelkoppling |
| Produktnamn | BA 6630 |
| Dimension | 50mm x G40 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | klämring, för PEM |
| Utförande | klämring x utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | med fast stödhylsa |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 0166305000 |
|---|
| GTIN | 7331807009990 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | Övrigt |
| Böjningsvinkel | 90 ° |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 50 mm |
| Godstjocklek anslutning 1 | 4,6 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | 1 1/2" (40) |
| Utvändig rördiameter anslutning 2 | 40 mm |
| Anslutning 2 | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Material tätning | Mässing |
| Med invändig stoppkant | Ja |
| Längd | 115 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 115 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 70 | ||
| Vikt (kg) | 1,05 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_2452860.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_2452860.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_2452860.pdf |
|
|
