Avaktiverad 2023-10-12
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

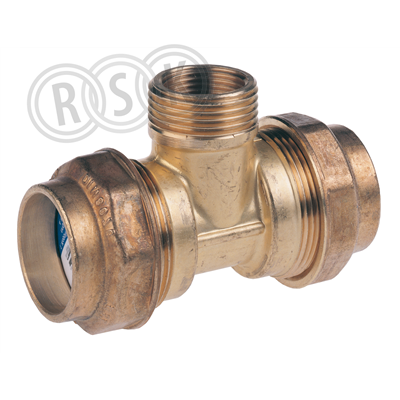

BA 77180 Plaströrskoppling i metall med lös stödhylsa för PE rör. T-rör 40x3,7mm med utvändig förminskad gänga G32 för rör PEM PN10, PE63, PE80, PE100. SDR-klass: SDR11 Standardmodell med stödhylsa för PEM PN10 (SDR 11) medföljer. För andra PE rör bytes stödhylsa till rätt godstjocklek, se varianter på artikel 7700.
BA 77180 Plaströrskoppling i metall med lös stödhylsa för PE rör. T-rör 40x3,7mm med utvändig förminskad gänga G32 för rör PEM PN10, PE63, PE80, PE100. SDR-klass: SDR11 Standardmodell med stödhylsa för PEM PN10 (SDR 11) medföljer. För andra PE rör bytes stödhylsa till rätt godstjocklek, se varianter på artikel 7700.
| RSK-nummer | 2465250 |
|---|---|
| Tillverkarens artikelnummer | 0177180040 |
| GTIN | 7331807012709 |
| Produkt | T-koppling |
| Produktnamn | BA 77180 |
| Dimension | 40xG32 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | för PEM |
| Utförande | utvändigt gängat avstick |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | avzinkningshärdig mässing |
| Standard | - |
| Övrig info | med stödhylsa |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 0177180040 |
|---|
| GTIN | 7331807012709 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | Mässing |
| Materialkvalitet anslutning 3 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Svängd avgrening | Nej |
| Förminskning | Ja |
| Flerdelad | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 40 |
| Utvändig rördiameter anslutning 1 | 40 mm |
| Godstjocklek anslutning 1 | 3,7 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | DN 40 |
| Utvändig rördiameter anslutning 2 | 40 mm |
| Godstjocklek anslutning 2 | 3,7 mm |
| Anslutning 2 | Klämring |
| Dimension anslutning 3 | 1 1/4" (32) |
| Utvändig rördiameter anslutning 3 | 32 mm |
| Anslutning 3 | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Material tätning | Övrigt |
| Längd anslutning 1 | 45 mm |
| Bygglängd anslutning 1 (Z1) | 125 mm |
| Längd anslutning 2 | 45 mm |
| Bygglängd anslutning 2 (Z2) | 125 mm |
| Längd anslutning 3 | 16 mm |
| Bygglängd anslutning 3 (Z3) | 85 mm |
| Nyckelvidd | 50 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Nyckelvidd mutter | 58 mm |
| Standard Dimension Ratio (SDR) | 11 |
| Med packningar | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med invändig stoppkant | Ja |
| Med skyddslock/-plugg | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 85 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 62 | ||
| Vikt (kg) | 0,85 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_2465250.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_2465250.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_2465250.pdf |
