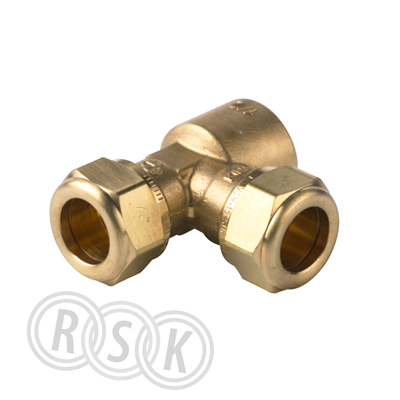

VSH Super S1224 T-koppling 22x22xR20, klämring x klämring x invändig gänga gul DZR mässing
VSH Super S1224 T-koppling 22x22xR20, klämring x klämring x invändig gänga gul DZR mässing
| RSK-nummer | 1965232 |
|---|---|
| Tillverkarens artikelnummer | D 1424-22x22xR20 |
| GTIN | 8711985034615 |
| Produkt | T-rörs koppling |
| Produktnamn | VSH Super D1424 |
| Dimension | 22x22xR20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, temp -35°C till +200°C |
| Effekt/Eldata | - |
| Funktion | klämring tappvatten/värme |
| Utförande | kläm x kläm x invändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | avzinkningsbeständig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | D 1424-22x22xR20 |
|---|
| GTIN | 8711985034615 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | Mässing |
| Materialkvalitet anslutning 3 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Förminskning | Nej |
| Flerdelad | Nej |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 22 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | DN 20 |
| Utvändig rördiameter anslutning 2 | 22 mm |
| Anslutning 2 | Klämring |
| Dimension anslutning 3 | 3/4" (20) |
| Utvändig rördiameter anslutning 3 | 26,9 mm |
| Anslutning 3 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Tryckklass fläns (flänsborrning) | PN 10 |
| Material tätning | Mässing |
| Längd anslutning 1 | 37 mm |
| Bygglängd anslutning 1 (Z1) | 13 mm |
| Längd anslutning 2 | 39 mm |
| Bygglängd anslutning 2 (Z2) | 16 mm |
| Längd anslutning 3 | 33 mm |
| Bygglängd anslutning 3 (Z3) | 16 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Nyckelvidd mutter | 27,7128 mm |
| Med packningar | Nej |
| Med luftningsventil/avluftare | Nej |
| Med invändig stoppkant | Ja |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | oförpackat/lösgods | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 69 | ||
| Bredd (mm) | 55 | ||
| Höjd (mm) | 32 | ||
| Vikt (kg) | 0,233 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | påse/plastpåse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 270 | ||
| Bredd (mm) | 150 | ||
| Höjd (mm) | 32 | ||
| Vikt (kg) | 2,33 | ||
Topp |
|||
| Antal i FP | 40 | ||
| GTIN FP | - | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 318 | ||
| Bredd (mm) | 215 | ||
| Höjd (mm) | 112 | ||
| Vikt (kg) | 9,32 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1965000.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1880090.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_560_1934287.pdf |
