RSK-nr enhet: ST
Inlagd: 2010-11-17
RSK-nr enhet: ST

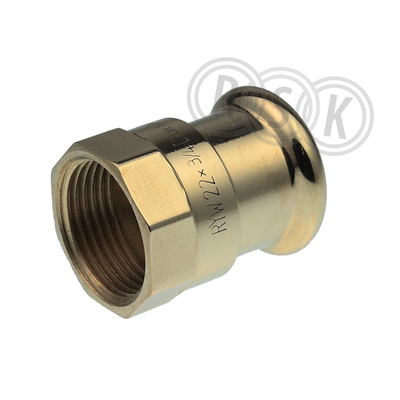

VSH XPress 6270G Övergångsmuff 35xRp20, muff x invändig gänga i rödgods. Följande användningsområden:
VSH XPress 6270G Övergångsmuff 35xRp20, muff x invändig gänga i rödgods. Följande användningsområden:
| RSK-nummer | 1767518 |
|---|---|
| Tillverkarens artikelnummer | 4805691 |
| GTIN | 5022050226433 |
| Produkt | Övergångsmuff |
| Produktnamn | XPress |
| Dimension | 35xR20 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | muff x invändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | rödgods |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1767518 |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 4805691 |
|---|
| GTIN | 5022050226433 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1767518 |
|---|
| Material anslutning 1 | Brons |
|---|---|
| Materialkvalitet anslutning 1 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Brons |
| Materialkvalitet anslutning 2 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 32 |
| Utvändig rördiameter anslutning 1 | 35 mm |
| Godstjocklek anslutning 1 | 1,4 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | 3/4" (20) |
| Utvändig rördiameter anslutning 2 | 26,9 mm |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Huvudsaklig färg rördel | Koppar |
| Tryckklass fläns/flänsborrning (PN) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Längd | 30 mm |
| Längd anslutning 1 | 28,9 mm |
| Bygglängd anslutning 1 (Z1) | 4,4 mm |
| Längd anslutning 2 | 14,9 mm |
| Bygglängd anslutning 2 (Z2) | 4,4 mm |
| Medietemperatur (kontinuerlig) | -20 - 110 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med termisk isolering | Nej |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| DIN-CERTCO-certifikat | Nej |
| VdS-märkt | Nej |
| Med godkännande för TÜV | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt NF 545 | Nej |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5022050226433 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 30 | ||
| Bredd (mm) | 35 | ||
| Höjd (mm) | 45 | ||
| Vikt (kg) | 0,08 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1189616.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_560_1760241.pdf |
