RSK-nr enhet: ST
Inlagd: 2017-10-30
RSK-nr enhet: ST
Pressrördelar / Presskopplingar M-Profil för tappvatten, värme samt oljefri tryckluft. Med O-ring i EPDM. För dimensionerna 42 till 54 mm rekommenderas pressning med slinga. För dimensioner 76,1 till 108 ska slinga alltid användas. Accepterad monteringsanvisning 2021:1 enligt Säker Vatteninstallation. Max temperatur 110 °C Läckageindikering opressad: Ja Pressindikering: Ja Max temperatur, kontinuerlig/tillfällig: Tappvatten: 95/110 °C Värmevatten: 110/110 °C Tryckluft: 30/60 °C Kyla: -20/-30 °C Max tryck, kontinuerlig/tillfällig 12-54 mm: Tappvatten/tryckluft/kyla: 10/16 bar Värmevatten: 6/16 bar Max tryck, kontinuerlig/tillfällig 76-108 mm: Tappvatten/tryckluft/kyla: 10/10 bar Värmevatten: 6/10 bar
Pressrördelar / Presskopplingar M-Profil för tappvatten, värme samt oljefri tryckluft. Med O-ring i EPDM. För dimensionerna 42 till 54 mm rekommenderas pressning med slinga. För dimensioner 76,1 till 108 ska slinga alltid användas. Accepterad monteringsanvisning 2021:1 enligt Säker Vatteninstallation. Max temperatur 110 °C Läckageindikering opressad: Ja Pressindikering: Ja Max temperatur, kontinuerlig/tillfällig: Tappvatten: 95/110 °C Värmevatten: 110/110 °C Tryckluft: 30/60 °C Kyla: -20/-30 °C Max tryck, kontinuerlig/tillfällig 12-54 mm: Tappvatten/tryckluft/kyla: 10/16 bar Värmevatten: 6/16 bar Max tryck, kontinuerlig/tillfällig 76-108 mm: Tappvatten/tryckluft/kyla: 10/10 bar Värmevatten: 6/10 bar
| RSK-nummer | 1189474 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 8030662280870 |

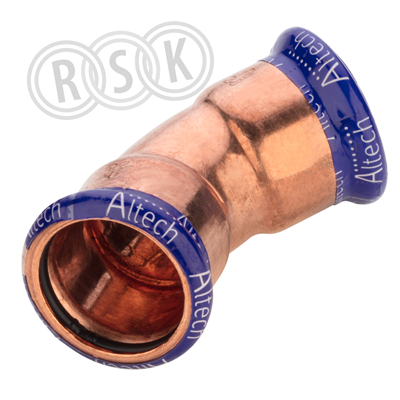

| Produkt | Böj |
| Produktnamn | Altech Press M-profil CU |
| Dimension | 15mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +110°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | 2muff |
|---|---|
| Färg | koppar |
| Ytbehandling | - |
| Material | koppar |
| Standard | pressverktyg M |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 8030662280870 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Koppar |
|---|---|
| Materialkvalitet anslutning 1 | Koppar Cu-DHP (CW024A) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Koppar |
| Materialkvalitet anslutning 2 | Koppar Cu-DHP (CW024A) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | M |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Pressmuff |
| Pressprofil anslutning 2 | M |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Längd anslutning 1 | 28 mm |
| Bygglängd anslutning 1 (Z1) | 8 mm |
| Längd anslutning 2 | 28 mm |
| Bygglängd anslutning 2 (Z2) | 28 mm |
| Medietemperatur (kontinuerlig) | -30 - 110 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Max. arbetstryck vid max. medietemperatur | 16 bar |
| Med anslutningsindikering | Ja |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 60 | ||
| Bredd (mm) | 37 | ||
| Höjd (mm) | 23 | ||
| Vikt (kg) | 0,04 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_1182863.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_212_1182863.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_1182863.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00139 v11.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_212_1182863.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000223.pdf |
