RSK-nr enhet: ST
Inlagd: 1999-08-18
RSK-nr enhet: ST
Geberit Mapress rörsystem används tex till värme-, kyl-, återvinning-, gas-, tryckluft-, sprinkler- och tappvatteninstallationer. Systemet bygger på Geberits kvalitetsprodukter av presskopplingar och rör som pressas samman till permanenta fogar. Montaget är enkelt, säkert och snabbt vilket ger dej ekonomi i projekten. Använd Geberit pressmaskiner, backar och slingor för bästa resultat.
Geberit Mapress rörsystem används tex till värme-, kyl-, återvinning-, gas-, tryckluft-, sprinkler- och tappvatteninstallationer. Systemet bygger på Geberits kvalitetsprodukter av presskopplingar och rör som pressas samman till permanenta fogar. Montaget är enkelt, säkert och snabbt vilket ger dej ekonomi i projekten. Använd Geberit pressmaskiner, backar och slingor för bästa resultat.
| RSK-nummer | 1768146 |
|---|---|
| Tillverkarens artikelnummer | 60308 |
| GTIN | 4024723603085 |

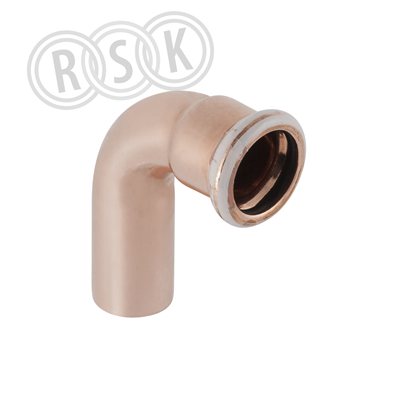

| Produkt | Böj |
| Produktnamn | Mapress CU |
| Dimension | 54mm x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, maxtemp +120°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x slätända |
|---|---|
| Färg | koppar |
| Ytbehandling | - |
| Material | koppar |
| Standard | pressverktyg M |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | https://catalog.geberit.se/sv-SE/60308.html |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 60308 |
|---|
| GTIN | 4024723603085 |
|---|
| Tillverkarens produktsida | https://catalog.geberit.se/sv-SE/60308.html |
|---|
| Material anslutning 1 | Koppar |
|---|---|
| Materialkvalitet anslutning 1 | Koppar Cu-DHP (CW024A) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Koppar |
| Materialkvalitet anslutning 2 | Koppar Cu-DHP (CW024A) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 54 mm |
| Anslutning 1 | Slätände |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | DN 50 |
| Utvändig rördiameter anslutning 2 | 54 mm |
| Anslutning 2 | Pressmuff |
| Pressprofil anslutning 2 | M |
| Huvudsaklig färg rördel | Övrigt |
| Material tätning | EPDM (etenpropengummi) |
| Dragfast | Ja |
| Längd | 95 mm |
| Längd anslutning 1 | 106 mm |
| Bygglängd anslutning 1 (Z1) | 106 mm |
| Längd anslutning 2 | 95 mm |
| Bygglängd anslutning 2 (Z2) | 60 mm |
| Med termisk isolering | Nej |
| Med tätning/packningar | Ja |
| Med skyddslock/-plugg | Ja |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 4 | ||
| GTIN FP | 4025416601647 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 172 | ||
| Bredd (mm) | 172 | ||
| Höjd (mm) | 64 | ||
| Vikt (kg) | 1,612 | ||
Mellan |
|||
| Antal i FP | 24 | ||
| GTIN FP | 4025416658221 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 392 | ||
| Bredd (mm) | 299 | ||
| Höjd (mm) | 256 | ||
| Vikt (kg) | 10,457 | ||
Topp |
|||
| Antal i FP | 576 | ||
| GTIN FP | 4064746046148 | ||
| Förpackningstyp | Ospecificerad förpackning | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 900 | ||
| Vikt (kg) | 286,136 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_448_1440386.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566724745-00002 v3.pdf |
