Avaktiverad 2023-11-02
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2006-03-21
RSK-nr enhet: ST

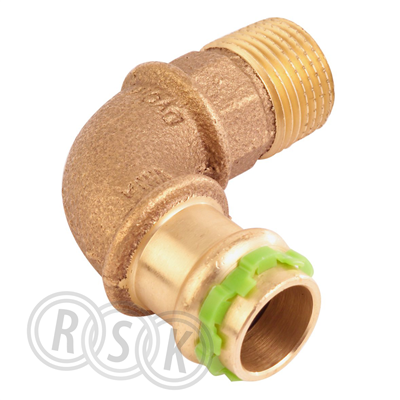

VSH SudoPress Koppar Vinkel 90° R15x12. Följande användningsområden:
VSH SudoPress Koppar Vinkel 90° R15x12. Följande användningsområden:
| RSK-nummer | 1764648 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Vinkel |
| Produktnamn | SP 4001GV |
| Dimension | R15x12x90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -20°C till +110°C |
| Effekt/Eldata | - |
| Funktion | Pressfog tappvatten/värme/kyla |
| Utförande | muff x utv gga |
|---|---|
| Färg | Brons |
| Ytbehandling | - |
| Material | Rödgods |
| Standard | V-profil |
| Övrig info | Med läckageindikering opressad |
| Tillverkarens produktsida | http://vsh.eu/en/content/brands/sudopress |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://vsh.eu/en/content/brands/sudopress |
|---|
| Material anslutning 1 | Brons |
|---|---|
| Materialkvalitet anslutning 1 | Brons Rg5 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Brons |
| Materialkvalitet anslutning 2 | Brons Rg5 |
| Ytskydd anslutning 2 | Obehandlad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Material tätning | EPDM (etenpropengummi) |
| Medietemperatur (kontinuerlig) | -20 - 110 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 53 | ||
| Bredd (mm) | 53 | ||
| Höjd (mm) | 18 | ||
| Vikt (kg) | 0,098 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 80 | ||
| Bredd (mm) | 140 | ||
| Höjd (mm) | 40 | ||
| Vikt (kg) | 0,494 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1439189.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1439189.pdf |
| Film | https://www.youtube.com/watch?v=UDY30XqPFD0 |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1764500.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1764500.pdf |
