Avaktiverad 2019-10-08
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2003-01-27
RSK-nr enhet: ST

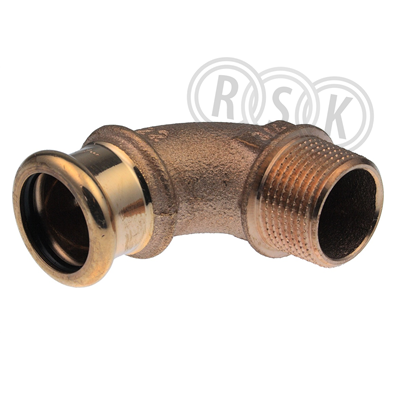

VSH XPress 6092G Böj 90° 12xR10, muff x utvändig gänga i rödgods. Följande användningsområden:
VSH XPress 6092G Böj 90° 12xR10, muff x utvändig gänga i rödgods. Följande användningsområden:
| RSK-nummer | 1767177 |
|---|---|
| Tillverkarens artikelnummer | 6092G-12xR10 |
| GTIN | 8711985086386 |
| Produkt | Böj |
| Produktnamn | XPress 6092G |
| Dimension | 12mm x R10 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -20°C till +110°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x utvändig gänga |
|---|---|
| Färg | rödgods |
| Ytbehandling | - |
| Material | rödgods |
| Standard | pressverktyg M |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | http://vsh.eu/en/content/brands/xpress |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 6092G-12xR10 |
|---|
| GTIN | 8711985086386 |
|---|
| Tillverkarens produktsida | http://vsh.eu/en/content/brands/xpress |
|---|
| Material anslutning 1 | Brons |
|---|---|
| Materialkvalitet anslutning 1 | Brons Rg5 |
| Ytskydd anslutning 1 | Obehandlad |
| Material anslutning 2 | Brons |
| Materialkvalitet anslutning 2 | Brons Rg5 |
| Ytskydd anslutning 2 | Obehandlad |
| Form | Böj |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Dimension anslutning 1 | DN 10 |
| Utvändig rördiameter anslutning 1 | 12 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | 3/8" (10) |
| Utvändig rördiameter anslutning 2 | 17,2 mm |
| Anslutning 2 | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | oförpackat/lösgods | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 56 | ||
| Bredd (mm) | 43 | ||
| Höjd (mm) | 18 | ||
| Vikt (kg) | 0,043 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | - | ||
| Förpackningstyp | påse/plastpåse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 155 | ||
| Bredd (mm) | 155 | ||
| Höjd (mm) | 20 | ||
| Vikt (kg) | 0,115 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1454000.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1454000.pdf |
| Film | https://youtu.be/HChzBqX4Phw |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_560_1767015.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_560_1760241.pdf |
