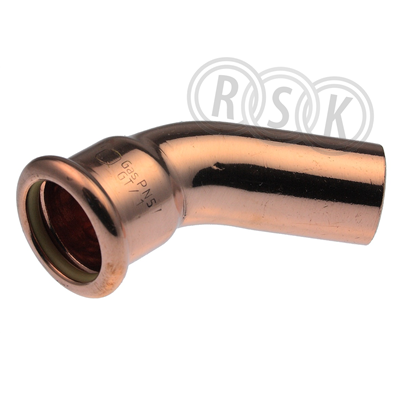

VSH XPress G7040 Böj 45° 54x54, muff x slätända i koppar för GAS
VSH XPress G7040 Böj 45° 54x54, muff x slätända i koppar för GAS
| RSK-nummer | 1759696 |
|---|---|
| Tillverkarens artikelnummer | 4803964 |
| GTIN | 05022050554543 |
| Produkt | Böj |
| Produktnamn | XPress G7040 |
| Dimension | 54mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | 5bar, temp -20°C tilll +70°C |
| Effekt/Eldata | - |
| Funktion | pressfog för gas |
| Utförande | muff x slätända |
|---|---|
| Färg | koppar |
| Ytbehandling | - |
| Material | koppar |
| Standard | pressverktyg M |
| Övrig info | med pressindikering |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1759696 |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 4803964 |
|---|
| GTIN | 05022050554543 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1759696 |
|---|
| Material anslutning 1 | Koppar |
|---|---|
| Materialkvalitet anslutning 1 | Koppar Cu-DHP (CW024A) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Koppar |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Böjradie (Bockradie) | 65 mm |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 54 mm |
| Godstjocklek anslutning 1 | 1,4 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | DN 50 |
| Utvändig rördiameter anslutning 2 | 54 mm |
| Anslutning 2 | Lödände |
| Huvudsaklig färg rördel | Koppar |
| Material tätning | NBR (nitrilgummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Längd | 65 mm |
| Längd anslutning 1 | 62 mm |
| Bygglängd anslutning 1 (Z1) | 27 mm |
| Längd anslutning 2 | 82 mm |
| Bygglängd anslutning 2 (Z2) | 47 mm |
| Medietemperatur (kontinuerlig) | -20 - 70 °C |
| Med termisk isolering | Nej |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| DIN-CERTCO-certifikat | Nej |
| VdS-märkt | Nej |
| Med godkännande för TÜV | Nej |
| DVGW-kvalitetmärke för gas | Ja |
| DVGW-kvalitetmärke för vatten | Nej |
| Certifierad enligt NF 545 | Nej |
| Certifierad enligt KIWA [NL] | Nej |
| QA-märkt gas | Ja |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Ja |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 65 | ||
| Bredd (mm) | 65 | ||
| Höjd (mm) | 140 | ||
| Vikt (kg) | 0,355 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1454000.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/typg_560_1759501_gruppfil.pdf |
