RSK-nr enhet: ST
Inlagd: 2006-03-21
RSK-nr enhet: ST

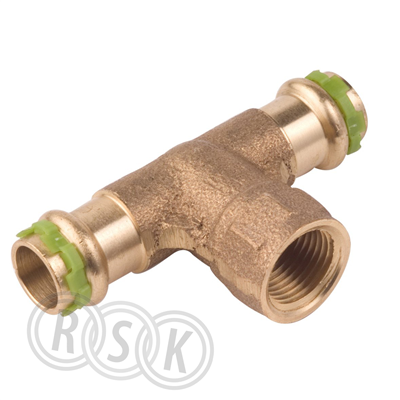

VSH SudoPress Koppar T-rör 54xG15. Följande användningsområden:
VSH SudoPress Koppar T-rör 54xG15. Följande användningsområden:
| RSK-nummer | 1764694 |
|---|---|
| Tillverkarens artikelnummer | 6671852 |
| GTIN | - |
| Produkt | T-rör |
| Produktnamn | SP 4130GV |
| Dimension | 54xG15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -20°C till +110°C |
| Effekt/Eldata | - |
| Funktion | Pressfog tappvatten/värme/kyla |
| Utförande | muff x inv gga x muff |
|---|---|
| Färg | Brons |
| Ytbehandling | - |
| Material | Rödgods |
| Standard | V-profil |
| Övrig info | Med läckageindikering opressad |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1764694 |
| RSK flik | 03 Kopparrör |
| Tillverkarens artikelnummer | 6671852 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1764694 |
|---|
| Material anslutning 1 | Brons |
|---|---|
| Materialkvalitet anslutning 1 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Brons |
| Materialkvalitet anslutning 2 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | Brons |
| Materialkvalitet anslutning 3 | Rödgods/Brons CuSn5Zn5Pb2 |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Vinkel | 90 ° |
| Förminskning | Ja |
| Flerdelad | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 54 mm |
| Godstjocklek anslutning 1 | 1,7 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | V |
| Dimension anslutning 2 | 1/2" (15) |
| Utvändig rördiameter anslutning 2 | 21,3 mm |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Dimension anslutning 3 | DN 50 |
| Utvändig rördiameter anslutning 3 | 54 mm |
| Godstjocklek anslutning 3 | 1,7 mm |
| Anslutning 3 | Pressmuff |
| Pressprofil anslutning 3 | V |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Huvudsaklig färg rördel | Brons |
| Längd anslutning 1 | 57 mm |
| Bygglängd anslutning 1 (Z1) | 16 mm |
| Dragfast | Ja |
| Längd anslutning 2 | 42 mm |
| Bygglängd anslutning 2 (Z2) | 28,5 mm |
| Längd anslutning 3 | 57 mm |
| Bygglängd anslutning 3 (Z3) | 16 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Medietemperatur (kontinuerlig) | -20 - 110 °C |
| Med packningar | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med invändig stoppkant | Ja |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Ja |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| VdS-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 114 | ||
| Bredd (mm) | 75 | ||
| Höjd (mm) | 66 | ||
| Vikt (kg) | 0,462 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1439189.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1439189.pdf |
| Film | https://www.youtube.com/watch?v=UDY30XqPFD0 |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1764500.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1764500.pdf |
