Avaktiverad 2025-04-25
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2014-09-30
RSK-nr enhet: ST

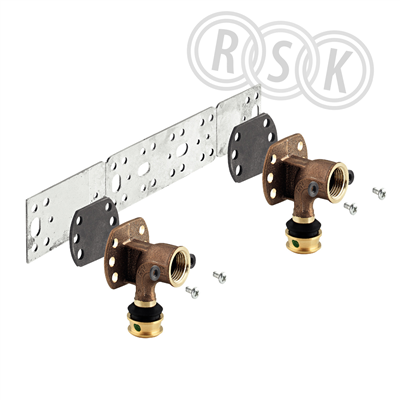

Viega Raxofix monteringsenhet med SC-Contur, förzinkat stål, presskoppling, invändig gänga, ljuddämpande, kan förkortas genom förutbestämd brytpunkt. Utförande med ventilfästen och bygel
Viega Raxofix monteringsenhet med SC-Contur, förzinkat stål, presskoppling, invändig gänga, ljuddämpande, kan förkortas genom förutbestämd brytpunkt. Utförande med ventilfästen och bygel
| RSK-nummer | 1881569 |
|---|---|
| Tillverkarens artikelnummer | 690144 |
| GTIN | 4015211690144 |
| Produkt | Väggfäste |
| Produktnamn | Raxofix 5321.61 |
| Dimension | 16x2,2mm x Rp15 |
| Storlek | DM=80/100/150mm |
| Tryck/Flöde/Temp | PN10, maxtemp +90°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme |
| Utförande | muff x invändig gänga |
|---|---|
| Färg | zink/röd |
| Ytbehandling | förzinkad |
| Material | stål/rödgods |
| Standard | pressverktyg V SC-contur |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 690144 |
|---|
| GTIN | 4015211690144 |
|---|
| Tillverkarens produktsida | - |
|---|
| Modell/Utförande | Dubbel plan |
|---|---|
| Systembunden | Ja |
| Utvändig rördiameter anslutning | 16 mm |
| Anslutning | Pressmuff |
| Anslutning kran-/ventilgänga | 1/2" |
| Längd anslutning 1 | 51,1 mm |
| Bygglängd anslutning 1 (Z1) | 36,4 mm |
| Längd anslutning 2 | 28 mm |
| Bygglängd anslutning 2 (Z2) | 18,8 mm |
| Avstånd centrum till centrum | 216 mm |
| Max. arbetstryck vid 20°C (PN) | 1 bar |
| Pressprofil | V |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 180 | ||
| Bredd (mm) | 100 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 0,8 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_640_1452686.pdf |
|---|---|
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_640_1452686.pdf |
