Avaktiverad 2019-09-19
RSK-nr enhet: ST
Inlagd: 2002-05-14
RSK-nr enhet: ST

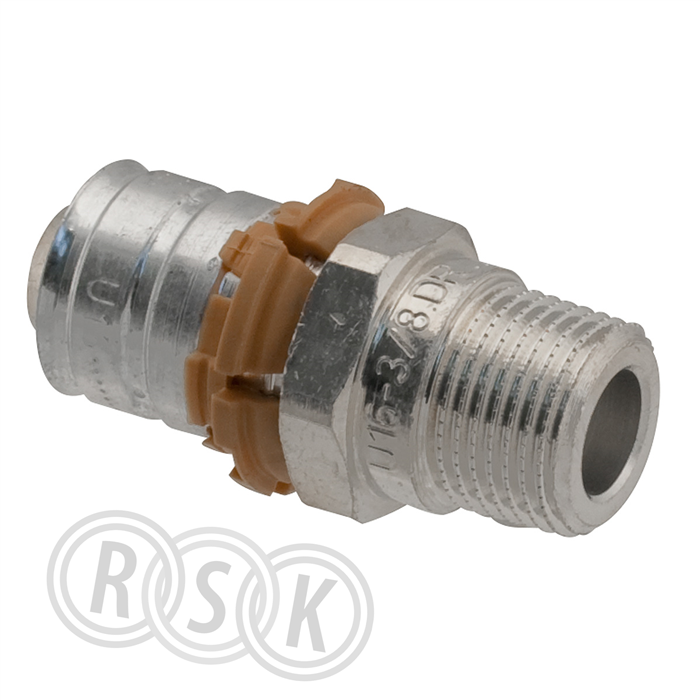

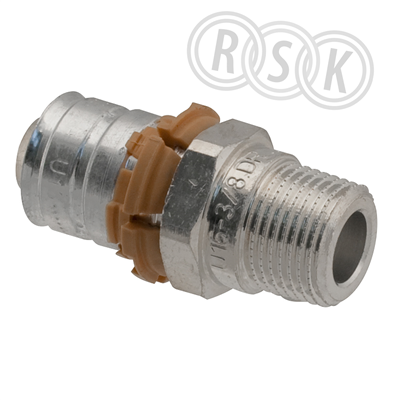

Förtennad avzinkningshärdig mässing med presshylsa av aluminium. Kopplingarna har pressanslag, press och färgdimensionsindikering. Kopplingarna har inget krav på gradning av röret innan kopplingen förs på röret. Gänga enligt SS-EN10226-1
Förtennad avzinkningshärdig mässing med presshylsa av aluminium. Kopplingarna har pressanslag, press och färgdimensionsindikering. Kopplingarna har inget krav på gradning av röret innan kopplingen förs på röret. Gänga enligt SS-EN10226-1
| RSK-nummer | 1873205 |
|---|---|
| Tillverkarens artikelnummer | 1007562 |
| GTIN | 4021598003002 |
| Produkt | Muff |
| Produktnamn | S-Press Koppling utv gäng DR |
| Dimension | 20mm x G20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x utvändig gänga |
|---|---|
| Färg | tenn/rostfri |
| Ytbehandling | förtennad |
| Material | AZH-mässing/rostfritt stål |
| Standard | - |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1007562 |
|---|
| GTIN | 4021598003002 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Förtent |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Förtent |
| Form | Rak |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Utvändig gänga NPT, konisk |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd | 48 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 48 | ||
| Bredd (mm) | 22 | ||
| Höjd (mm) | 22 | ||
| Vikt (kg) | 0,084 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 100 | ||
| Bredd (mm) | 80 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 0,874 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_213_1873205.pdf |
|---|---|
