RSK-nr enhet: ST
Inlagd: 2021-11-08
RSK-nr enhet: ST

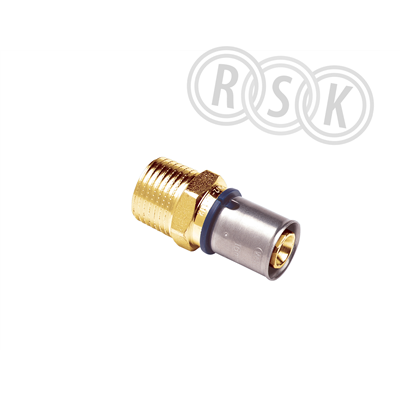

Tigris M1 DRL övergång med utvändig gänga 75x2, pressystem
Tigris M1 DRL övergång med utvändig gänga 75x2, pressystem
| RSK-nummer | 1899794 |
|---|---|
| Tillverkarens artikelnummer | 3090788 |
| GTIN | 4063876082668 |
| Produkt | Rak övergång |
| Produktnamn | Tigris M1 |
| Dimension | 75x2" |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | vatten/värme |
| Utförande | 2 muff |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 3090788 |
|---|
| GTIN | 4063876082668 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Övrigt |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Övrigt |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 75 |
| Utvändig rördiameter anslutning 1 | 75 mm |
| Godstjocklek anslutning 1 | 7,5 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | DN 80 |
| Utvändig rördiameter anslutning 2 | 75 mm |
| Godstjocklek anslutning 2 | 7,5 mm |
| Huvudsaklig färg rördel | Övrigt |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Längd | 84 mm |
| Längd anslutning 1 | 61 mm |
| Bygglängd anslutning 1 (Z1) | 103 mm |
| Längd anslutning 2 | 53 mm |
| Bygglängd anslutning 2 (Z2) | 34 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. arbetstryck vid max. medietemperatur | 6 bar |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4063876082668 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 114 | ||
| Bredd (mm) | 84 | ||
| Höjd (mm) | 82 | ||
| Vikt (kg) | 0,936 | ||
Mellan |
|||
| Antal i FP | 1 | ||
| GTIN FP | 4063876100157 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 220 | ||
| Bredd (mm) | 90 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 1,246 | ||
Mellan2 |
|||
| Antal i FP | 320 | ||
| GTIN FP | 4063876164227 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 1004 | ||
| Vikt (kg) | 443,92 | ||
Topp |
|||
| Antal i FP | 4 | ||
| GTIN FP | 4063876163046 | ||
| Förpackningstyp | Bag in box | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 235 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 215 | ||
| Vikt (kg) | 443,92 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_183_1899794.pdf |
|---|---|
