RSK-nr enhet: ST
Inlagd: 2020-04-06
RSK-nr enhet: ST

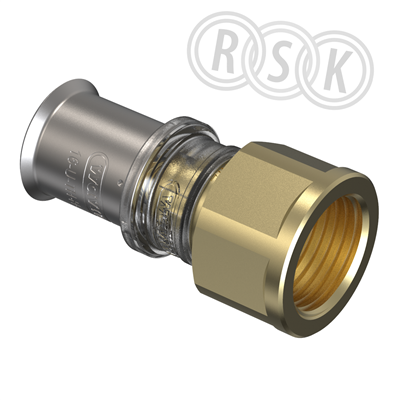

Tigris M5 övergång inv.gg. 40x1"
Tigris M5 övergång inv.gg. 40x1"
| RSK-nummer | 1899615 |
|---|---|
| Tillverkarens artikelnummer | 4066037 |
| GTIN | 4026294957765 |
| Produkt | Övergång |
| Produktnamn | Tigris M5 |
| Dimension | 40mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för vatten och värme |
| Utförande | muff x invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | Mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 4066037 |
|---|
| GTIN | 4026294957765 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Övrigt |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Övrigt |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 32 |
| Utvändig rördiameter anslutning 1 | 40 mm |
| Godstjocklek anslutning 1 | 4 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | Flera |
| Dimension anslutning 2 | 1" (25) |
| Utvändig rördiameter anslutning 2 | 33,2 mm |
| Godstjocklek anslutning 2 | 3 mm |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Huvudsaklig färg rördel | Övrigt |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Längd | 73 mm |
| Längd anslutning 1 | 46 mm |
| Bygglängd anslutning 1 (Z1) | 9 mm |
| Längd anslutning 2 | 28 mm |
| Bygglängd anslutning 2 (Z2) | 9 mm |
| Nyckelvidd | 42 mm |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. arbetstryck vid max. medietemperatur | 6 bar |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4026294957765 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 73 | ||
| Bredd (mm) | 48 | ||
| Höjd (mm) | 48 | ||
| Vikt (kg) | 0,45 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 4026294985942 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 280 | ||
| Bredd (mm) | 240 | ||
| Höjd (mm) | 48 | ||
| Vikt (kg) | 2,265 | ||
Mellan2 |
|||
| Antal i FP | 20 | ||
| GTIN FP | 4026294985959 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 235 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 9,278 | ||
Topp |
|||
| Antal i FP | 1 200 | ||
| GTIN FP | 4026294985966 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 495 | ||
| Vikt (kg) | 582,704 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_183_1899615.pdf |
|---|---|
