RSK-nr enhet: ST
Inlagd: 2013-11-07
RSK-nr enhet: ST

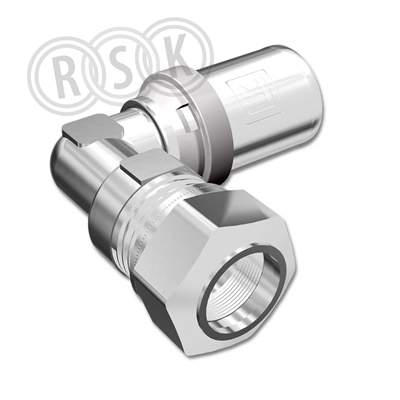

Vinkel PressPex-koppling för LK PE-X och PAL Universalrör 16. På andra sidan finns klämringskoppling för kopparrör till t.ex. en diskbänksblandare. Om muttern tas bort på AX16xCu10 RSK 188 10 63 till klämringskopplingen finns det en utv G10 gänga för inkoppling av t.ex. anslutningsslang från blandare med lekande mutter och planpackning.
Vinkel PressPex-koppling för LK PE-X och PAL Universalrör 16. På andra sidan finns klämringskoppling för kopparrör till t.ex. en diskbänksblandare. Om muttern tas bort på AX16xCu10 RSK 188 10 63 till klämringskopplingen finns det en utv G10 gänga för inkoppling av t.ex. anslutningsslang från blandare med lekande mutter och planpackning.
| RSK-nummer | 1881064 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590035145 |
| Produkt | Vinkelövergång |
| Produktnamn | PressPex |
| Dimension | AX16x2,0-2,2mm x 12mm x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, temp +70°C till +95°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x klämring |
|---|---|
| Färg | nickel |
| Ytbehandling | förnicklad |
| Material | AZH-mässing |
| Standard | pressverktyg LK |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77762387.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590035145 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77762387.aspx |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Förnicklad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Förnicklad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | Övrigt |
| Utvändig rördiameter anslutning 1 | 16 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 12 mm |
| Anslutning 2 | Klämring |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Längd | 41,5 mm |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590035145 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 62 | ||
| Bredd (mm) | 56 | ||
| Höjd (mm) | 26 | ||
| Vikt (kg) | 0,09 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 7331590035169 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 180 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,8 | ||
Topp |
|||
| Antal i FP | 170 | ||
| GTIN FP | 7331590035121 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 390 | ||
| Bredd (mm) | 220 | ||
| Höjd (mm) | 220 | ||
| Vikt (kg) | 12,6 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_1881064.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_1881064.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00119 v5.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000046.pdf |
