RSK-nr enhet: ST
Inlagd: 2022-03-21
RSK-nr enhet: ST

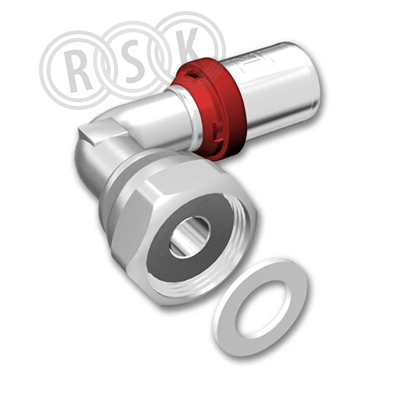

Presskoppling för sammanfogning av PE-rör. För plantätning. Teflonpackning medföljer. Dimension 20 x 2,0 till PE-M-, PE-X-rör är med röd plastring. Dimension 25 x 2,3/2,5 till PE-M-, PE-X-rör är med röd plastring.
Presskoppling för sammanfogning av PE-rör. För plantätning. Teflonpackning medföljer. Dimension 20 x 2,0 till PE-M-, PE-X-rör är med röd plastring. Dimension 25 x 2,3/2,5 till PE-M-, PE-X-rör är med röd plastring.
| RSK-nummer | 2435514 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590061656 |
| Produkt | Vinkel |
| Produktnamn | PressPex PV |
| Dimension | 20mm x G25 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +60°C (+70°C) |
| Effekt/Eldata | - |
| Funktion | pressfog golvvärme/tappvatten |
| Utförande | muff x invändig löpmutter |
|---|---|
| Färg | nickel/mässing/röd ring |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77796300.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590061656 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77796300.aspx |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd anslutning 1 | Förnicklad |
| Ytbehandling anslutning 1 | Övrigt |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd anslutning 2 | Förnicklad |
| Ytbehandling anslutning 2 | Övrigt |
| Form | Vinkel/Böj |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Godstjocklek anslutande rör, anslutning 1 | 2 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | TH |
| Dimension anslutning 2 | 1" (25) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Medietemperatur (kontinuerlig) | -20 - 70 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. arbetstryck vid max. medietemperatur | 10 bar |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590061656 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 82 | ||
| Bredd (mm) | 49 | ||
| Höjd (mm) | 36 | ||
| Vikt (kg) | 0,2 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 7331590061861 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 190 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 1 | ||
Topp |
|||
| Antal i FP | 80 | ||
| GTIN FP | 7331590061878 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 370 | ||
| Bredd (mm) | 220 | ||
| Höjd (mm) | 180 | ||
| Vikt (kg) | 14,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_2435514.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00329 v3.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000045.pdf |
| RSK-nummer | 2435514 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590061656 |
| Produkt | Vinkel |
| Produktnamn | PressPex PV |
| Dimension | 20mm x G25 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +60°C (+70°C) |
| Effekt/Eldata | - |
| Funktion | pressfog golvvärme/tappvatten |
| Utförande | muff x invändig löpmutter |
|---|---|
| Färg | nickel/mässing/röd ring |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77796300.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590061656 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77796300.aspx |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd anslutning 1 | Förnicklad |
| Ytbehandling anslutning 1 | Övrigt |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd anslutning 2 | Förnicklad |
| Ytbehandling anslutning 2 | Övrigt |
| Form | Vinkel/Böj |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Godstjocklek anslutande rör, anslutning 1 | 2 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | TH |
| Dimension anslutning 2 | 1" (25) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Medietemperatur (kontinuerlig) | -20 - 70 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. arbetstryck vid max. medietemperatur | 10 bar |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590061656 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 82 | ||
| Bredd (mm) | 49 | ||
| Höjd (mm) | 36 | ||
| Vikt (kg) | 0,2 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 7331590061861 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 190 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 1 | ||
Topp |
|||
| Antal i FP | 80 | ||
| GTIN FP | 7331590061878 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 370 | ||
| Bredd (mm) | 220 | ||
| Höjd (mm) | 180 | ||
| Vikt (kg) | 14,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_2435514.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00329 v3.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000045.pdf |
|
|
