RSK-nr enhet: ST
Inlagd: 2010-09-08
RSK-nr enhet: ST
Avzinkningshärdig mässing med hylsa av rostfritt stål. Kopplingen har läckageindikering som indikerar läckage om inte kopplingen är pressad vid täthetsprovning eller vid trycksättning av systemet. För att ge ett snabbt och enkelt montage har presshylsan ett fönster där man ser om röret har rätt insticksdjup. Gradning av röret röret görs med avgradningsverktyg RSK 1880653.
Avzinkningshärdig mässing med hylsa av rostfritt stål. Kopplingen har läckageindikering som indikerar läckage om inte kopplingen är pressad vid täthetsprovning eller vid trycksättning av systemet. För att ge ett snabbt och enkelt montage har presshylsan ett fönster där man ser om röret har rätt insticksdjup. Gradning av röret röret görs med avgradningsverktyg RSK 1880653.
| RSK-nummer | 1878173 |
|---|---|
| Tillverkarens artikelnummer | 1046953 |
| GTIN | 4021598114494 |
| Produkt | Vinkel |

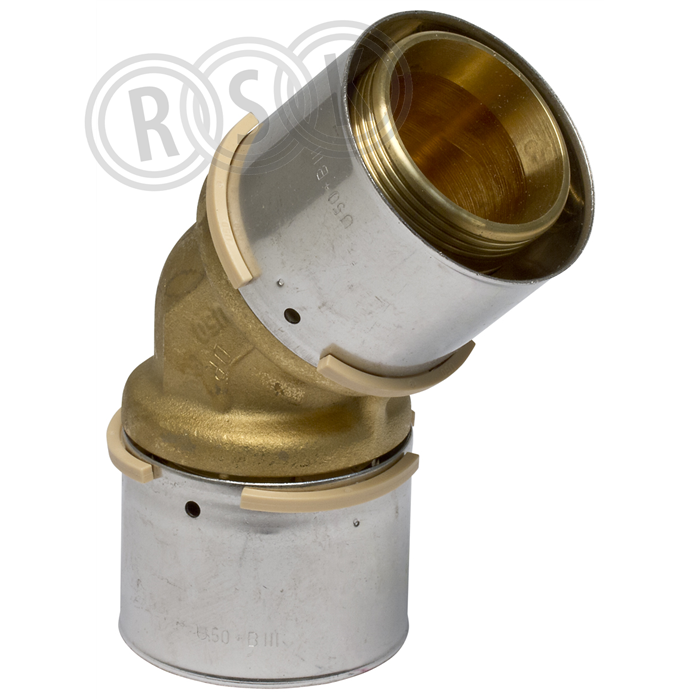

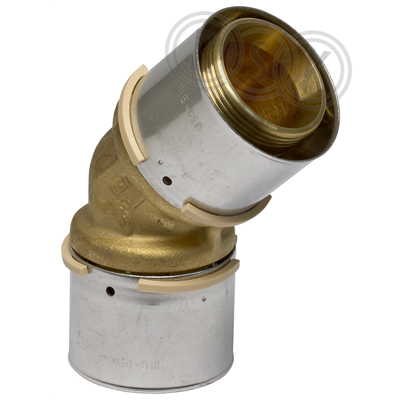

| Produktnamn | S-Press Vinkel 45° DR |
| Dimension | 50mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | 2muff |
|---|---|
| Färg | mässing/rostfri |
| Ytbehandling | - |
| Material | AZH-mässing/rostfritt stål |
| Standard | - |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1046953 |
|---|
| GTIN | 4021598114494 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Mässing |
|---|---|
| Materialkvalitet anslutning 1 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Förtent |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 2 | Förtent |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Vinkel/Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 40 |
| Utvändig rördiameter anslutning 1 | 50 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | DN 40 |
| Utvändig rördiameter anslutning 2 | 50 mm |
| Anslutning 2 | Pressmuff |
| Huvudsaklig färg rördel | Mässing |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Zeta-värde (motståndstal) | 1,2 |
| Dragfast | Ja |
| Längd anslutning 1 | 62,5 mm |
| Bygglängd anslutning 1 (Z1) | 24,6 mm |
| Längd anslutning 2 | 62,5 mm |
| Bygglängd anslutning 2 (Z2) | 24,6 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 90 | ||
| Bredd (mm) | 50 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,566 | ||
Mellan |
|||
| Antal i FP | 3 | ||
| GTIN FP | 06414905460755 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 176 | ||
| Bredd (mm) | 202 | ||
| Höjd (mm) | 105 | ||
| Vikt (kg) | 1,744 | ||
Topp |
|||
| Antal i FP | 300 | ||
| GTIN FP | 06414905555390 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 650 | ||
| Vikt (kg) | 194 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_213_1878172_gruppfil.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00081 v2.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001069.pdf |
