RSK-nr enhet: ST
Inlagd: 2020-04-06
RSK-nr enhet: ST

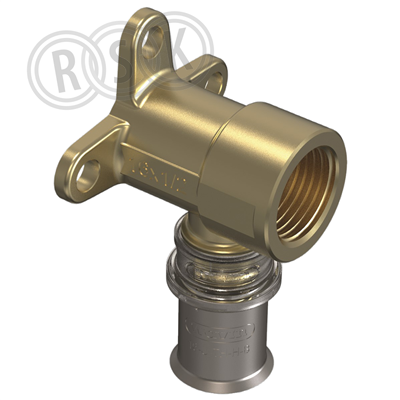

Tigris M5 vinkel väggmontage 20x3/4"
Tigris M5 vinkel väggmontage 20x3/4"
| RSK-nummer | 1896675 |
|---|---|
| Tillverkarens artikelnummer | 4066136 |
| GTIN | 4026294958755 |
| Produkt | Vinkel, väggmonterad |
| Produktnamn | Tigris M5 |
| Dimension | 20mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för vatten och värme |
| Utförande | muff x invändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | Mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 4066136 |
|---|
| GTIN | 4026294958755 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Ytskydd | Obehandlad |
| Form | Övrigt |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 20 |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning | Pressmuff |
| Anslutning kran-/ventilgänga | 3/4" |
| Längd anslutning 1 | 25,5 mm |
| Bygglängd anslutning 1 (Z1) | 25,5 mm |
| Godstjocklek anslutning 1 | 7,9 mm |
| Längd anslutning 2 | 51 mm |
| Bygglängd anslutning 2 (Z2) | 9 mm |
| Godstjocklek anslutning 2 | 3,7 mm |
| Längd från väggplatta | 51 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Zeta-värde (motståndstal) | 4,9 |
| Pressprofil | TH/U |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4026294958755 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 79 | ||
| Bredd (mm) | 52 | ||
| Höjd (mm) | 47 | ||
| Vikt (kg) | 0,167 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 4026294988073 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 280 | ||
| Bredd (mm) | 200 | ||
| Höjd (mm) | 47 | ||
| Vikt (kg) | 0,111 | ||
Mellan2 |
|||
| Antal i FP | 30 | ||
| GTIN FP | 4026294988080 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 235 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 0,554 | ||
Topp |
|||
| Antal i FP | 2 400 | ||
| GTIN FP | 4026294988097 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 660 | ||
| Vikt (kg) | 430,36 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_183_1896675.pdf |
|---|---|
