RSK-nr enhet: ST
Inlagd: 2018-07-17
RSK-nr enhet: ST

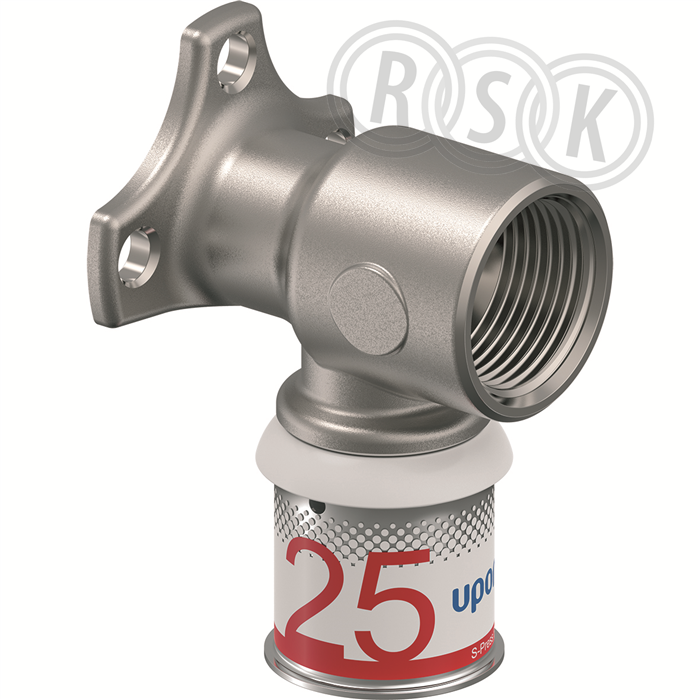

Väggfäste för utanpåliggande installation av tappvattenarmatur. Förtennad avzinkningshärdig mässing med presshylsa av rostfritt stål. Kopplingarna har pressanslag, press och färgdimensionsindikering. Kopplingarna har inget krav på gradning av röret innan kopplingen förs på röret. Gänga enligt SS-EN10226-1
Väggfäste för utanpåliggande installation av tappvattenarmatur. Förtennad avzinkningshärdig mässing med presshylsa av rostfritt stål. Kopplingarna har pressanslag, press och färgdimensionsindikering. Kopplingarna har inget krav på gradning av röret innan kopplingen förs på röret. Gänga enligt SS-EN10226-1
| RSK-nummer | 1896553 |
|---|---|
| Tillverkarens artikelnummer | 1070642 |
| GTIN | 6414905219582 |
| Produkt | Väggfäste |
| Produktnamn | S-Press PLUS Väggfäste |
| Dimension | 25mm x Rp20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x invändig gänga |
|---|---|
| Färg | tenn/rostfri |
| Ytbehandling | förtennad |
| Material | AZH-mässing/rostfritt stål |
| Standard | ISO 21003 |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1070642 |
|---|
| GTIN | 6414905219582 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd | Förtent |
| Form | Rätvinklad |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 25 mm |
| Anslutning | Pressmuff |
| Anslutning kran-/ventilgänga | 3/4" |
| Längd anslutning 1 | 54 mm |
| Bygglängd anslutning 1 (Z1) | 26 mm |
| Längd anslutning 2 | 25 mm |
| Bygglängd anslutning 2 (Z2) | 8 mm |
| Längd från väggplatta | 42 mm |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Zeta-värde (motståndstal) | 3,4 |
| Med anslutningsindikering | Ja |
| DVGW-kvalitetmärke för gas | Nej |
| Certifierad enligt KIWA [NL] | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 80 | ||
| Bredd (mm) | 51 | ||
| Höjd (mm) | 52 | ||
| Vikt (kg) | 0,258 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 06414905279753 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 176 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 89 | ||
| Vikt (kg) | 1,37 | ||
Mellan2 |
|||
| Antal i FP | 20 | ||
| GTIN FP | 06414905424993 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 277 | ||
| Bredd (mm) | 179 | ||
| Höjd (mm) | 188 | ||
| Vikt (kg) | 5,61 | ||
Topp |
|||
| Antal i FP | 960 | ||
| GTIN FP | 06414905279777 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 708 | ||
| Vikt (kg) | 383 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_213_1899410.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00061 v6.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001068.pdf |
