RSK-nr enhet: ST
Inlagd: 2009-10-02
RSK-nr enhet: ST

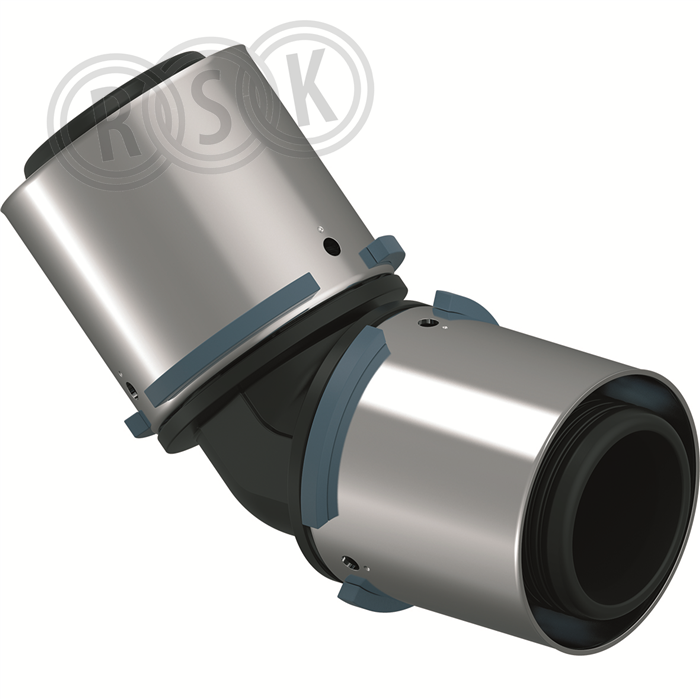

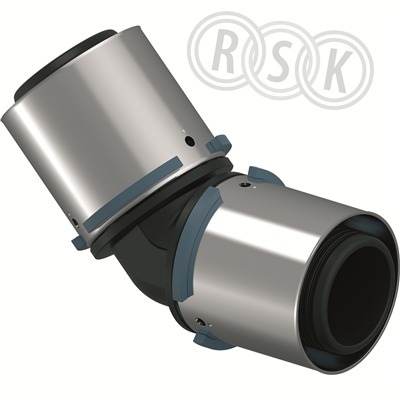

Vinkel 45° av PPSU med presshylsa av rostfritt stål. Gradning av röret görs med avgradningsverktyg RSK 1880653. Kopplingarna har inbyggd läckageindikering. Om kopplingarna inte är pressade så läcker de vid täthetsprovning eller när anläggningen tas i bruk.
Vinkel 45° av PPSU med presshylsa av rostfritt stål. Gradning av röret görs med avgradningsverktyg RSK 1880653. Kopplingarna har inbyggd läckageindikering. Om kopplingarna inte är pressade så läcker de vid täthetsprovning eller när anläggningen tas i bruk.
| RSK-nummer | 1877962 |
|---|---|
| Tillverkarens artikelnummer | 1046388 |
| GTIN | 4021598112629 |
| Produkt | Vinkel |
| Produktnamn | S-Press Vinkel 45° PPSU |
| Dimension | 40mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | 2muff |
|---|---|
| Färg | svart/rostfri |
| Ytbehandling | - |
| Material | PPSU/rostfritt stål |
| Standard | - |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1046388 |
|---|
| GTIN | 4021598112629 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PPSU (polyfenylsulfon) |
|---|---|
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | PPSU (polyfenylsulfon) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Vinkel/Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 32 |
| Utvändig rördiameter anslutning 1 | 40 mm |
| Anslutning 1 | Pressmuff |
| Dimension anslutning 2 | DN 32 |
| Utvändig rördiameter anslutning 2 | 40 mm |
| Anslutning 2 | Pressmuff |
| Huvudsaklig färg rördel | Grå |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Zeta-värde (motståndstal) | 2,1 |
| Dragfast | Ja |
| Längd anslutning 1 | 55,6 mm |
| Bygglängd anslutning 1 (Z1) | 16,6 mm |
| Längd anslutning 2 | 55,6 mm |
| Bygglängd anslutning 2 (Z2) | 16,6 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 64 | ||
| Bredd (mm) | 64 | ||
| Höjd (mm) | 47 | ||
| Vikt (kg) | 0,123 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 06414905287536 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 175 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 90 | ||
| Vikt (kg) | 0,654 | ||
Topp |
|||
| Antal i FP | 960 | ||
| GTIN FP | 06414905287543 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 570 | ||
| Vikt (kg) | 133 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_213_1873321.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00019 v4.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001067.pdf |
