Avaktiverad 2020-02-18
RSK-nr enhet: ST
Inlagd: 2008-02-19
RSK-nr enhet: ST

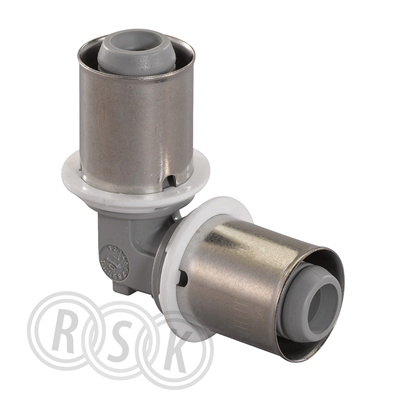

Vinkel av PPSU med presshylsa av rostfritt stål. Kopplingar upp till dimension 32 har inget krav på gradning av röret innan kopplingen förs på röret. Kopplingarna har inbyggd läckageindikering. Om kopplingarna inte är pressade så läcker de vid täthetsprovning eller när anläggningen tas i bruk.
Vinkel av PPSU med presshylsa av rostfritt stål. Kopplingar upp till dimension 32 har inget krav på gradning av röret innan kopplingen förs på röret. Kopplingarna har inbyggd läckageindikering. Om kopplingarna inte är pressade så läcker de vid täthetsprovning eller när anläggningen tas i bruk.
| RSK-nummer | 1876864 |
|---|---|
| Tillverkarens artikelnummer | 1022715 |
| GTIN | 4021598001497 |
| Produkt | Vinkel |
| Produktnamn | S-Press Vinkel PPSU |
| Dimension | 20mm x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, maxtemp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | 2muff |
|---|---|
| Färg | vit/rostfri |
| Ytbehandling | - |
| Material | PPSU/rostfritt stål |
| Standard | - |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 1022715 |
|---|
| GTIN | 4021598001497 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | Övrigt |
|---|---|
| Material anslutning 2 | Övrigt |
| Form | Vinkel/Böj |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Pressmuff |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Anslutning 2 | Pressmuff |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 10 | ||
| GTIN FP | 06414905438853 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 175 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 90 | ||
| Vikt (kg) | 0,3 | ||
Mellan |
|||
| Antal i FP | 80 | ||
| GTIN FP | 06414905446964 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 280 | ||
| Bredd (mm) | 187 | ||
| Höjd (mm) | 188 | ||
| Vikt (kg) | 2,4 | ||
Topp |
|||
| Antal i FP | 3 840 | ||
| GTIN FP | 06414905490936 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 680 | ||
| Vikt (kg) | 140,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566900808-00019 v4.pdf |
|---|---|
