RSK-nr enhet: ST
Inlagd: 2019-05-22
RSK-nr enhet: ST

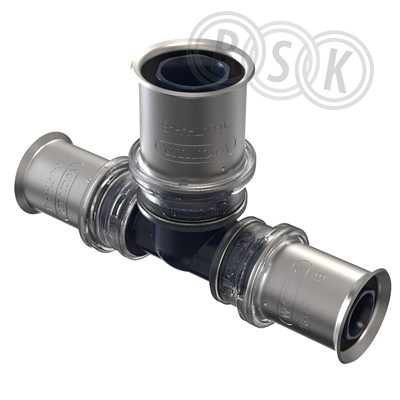

Tigris K5 T-rör 25x16x25
Tigris K5 T-rör 25x16x25
| RSK-nummer | 1808066 |
|---|---|
| Tillverkarens artikelnummer | 3079827 |
| GTIN | 4026294919008 |
| Produkt | T-rör |
| Produktnamn | Tigris K5 |
| Dimension | 25x16x25mm |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för vatten och värme |
| Utförande | - |
|---|---|
| Färg | blå |
| Ytbehandling | - |
| Material | PPSU |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | 3079827 |
|---|
| GTIN | 4026294919008 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material anslutning 1 | PPSU (polyfenylsulfon) |
|---|---|
| Materialkvalitet anslutning 1 | Övrigt |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | PPSU (polyfenylsulfon) |
| Materialkvalitet anslutning 2 | Övrigt |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Material anslutning 3 | PPSU (polyfenylsulfon) |
| Materialkvalitet anslutning 3 | Övrigt |
| Ytskydd anslutning 3 | Obehandlad |
| Ytbehandling anslutning 3 | Obehandlad |
| Modell/Utförande | T-stycke |
| Vinkel | 90 ° |
| Förminskning | Ja |
| Flerdelad | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 25 mm |
| Godstjocklek anslutning 1 | 2,5 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | Flera |
| Dimension anslutning 2 | DN 12 |
| Utvändig rördiameter anslutning 2 | 16 mm |
| Godstjocklek anslutning 2 | 2 mm |
| Anslutning 2 | Pressmuff |
| Pressprofil anslutning 2 | Flera |
| Dimension anslutning 3 | DN 20 |
| Utvändig rördiameter anslutning 3 | 25 mm |
| Godstjocklek anslutning 3 | 2,5 mm |
| Anslutning 3 | Pressmuff |
| Pressprofil anslutning 3 | Flera |
| Material tätning | EPDM (etenpropengummi) |
| Huvudsaklig färg rördel | Blå |
| Längd anslutning 1 | 48 mm |
| Bygglängd anslutning 1 (Z1) | 18 mm |
| Dragfast | Ja |
| Längd anslutning 2 | 47 mm |
| Bygglängd anslutning 2 (Z2) | 22 mm |
| Längd anslutning 3 | 48 mm |
| Bygglängd anslutning 3 (Z3) | 18 mm |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. arbetstryck vid max. medietemperatur | 10 bar |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Med packningar | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| Med invändig stoppkant | Ja |
| Med skyddslock/-plugg | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4026294919008 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 95 | ||
| Bredd (mm) | 62 | ||
| Höjd (mm) | 32 | ||
| Vikt (kg) | 0,068 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | 4026294934582 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 240 | ||
| Bredd (mm) | 280 | ||
| Höjd (mm) | 64 | ||
| Vikt (kg) | 0,35 | ||
Mellan2 |
|||
| Antal i FP | 25 | ||
| GTIN FP | 4026294935527 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 235 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 2 | ||
Topp |
|||
| Antal i FP | 1 800 | ||
| GTIN FP | 4026294936487 | ||
| Förpackningstyp | Bur | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 1030 | ||
| Vikt (kg) | 162,4 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_183_1808066.pdf |
|---|---|
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_183_1808066.pdf |
