RSK-nr enhet: ST
Inlagd: 2023-10-19
RSK-nr enhet: ST

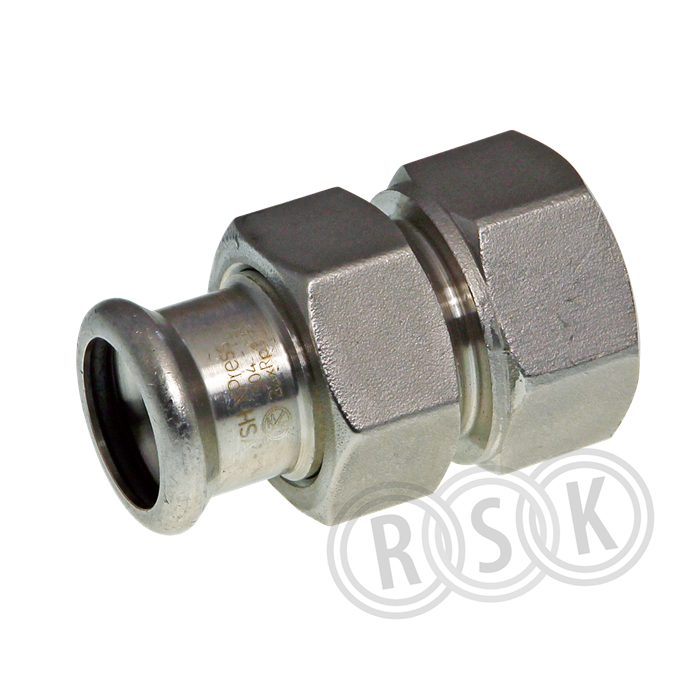

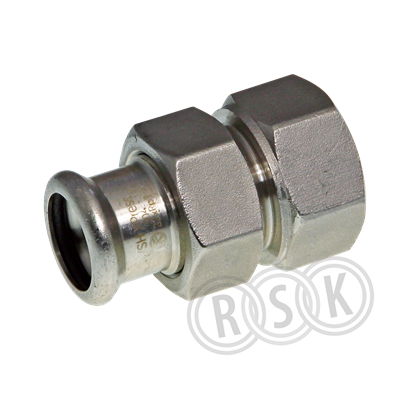

VSH Xpress 304 är ett rostfritt presssystem särskilt användbart på kylssystem där det är av stor vikt att förebrygga risken för korrosion. Systemet består av rör och presskopplingar från dim 15 till 108.
VSH Xpress 304 är ett rostfritt presssystem särskilt användbart på kylssystem där det är av stor vikt att förebrygga risken för korrosion. Systemet består av rör och presskopplingar från dim 15 till 108.
| RSK-nummer | 1459179 |
|---|---|
| Tillverkarens artikelnummer | 123460644 |
| GTIN | 08711985537376 |
| Produkt | Unionkoppling |
| Produktnamn | VSH XPress R2438 |
| Dimension | 35xRp1 1/4 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -35°C till +135°C |
| Effekt/Eldata | - |
| Funktion | kyla/värme/tryckluft/solenergi |
| Utförande | M-profil, invändig gänga |
|---|---|
| Färg | matt silver |
| Ytbehandling | - |
| Material | rostfritt stål 304 (1.4301) |
| Standard | - |
| Övrig info | ej för tappvatten |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/detail/r2438/ |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 123460644 |
|---|
| GTIN | 08711985537376 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/detail/r2438/ |
|---|
| Material anslutning 1 | Rostfritt stål |
|---|---|
| Materialkvalitet anslutning 1 | Rostfritt stål 304 (1.4301) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Rostfritt stål |
| Materialkvalitet anslutning 2 | Rostfritt stål 304 (1.4301) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 3-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 32 |
| Utvändig rördiameter anslutning 1 | 35 mm |
| Godstjocklek anslutning 1 | 1,5 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | 1 1/4" (32) |
| Utvändig rördiameter anslutning 2 | 42,4 mm |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Huvudsaklig färg rördel | Grå |
| Tryckklass fläns/flänsborrning (PN) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Längd | 73 mm |
| Längd anslutning 1 | 34 mm |
| Bygglängd anslutning 1 (Z1) | 8 mm |
| Längd anslutning 2 | 39 mm |
| Bygglängd anslutning 2 (Z2) | 24 mm |
| Nyckelvidd mutter | 52 mm |
| Medietemperatur (kontinuerlig) | -35 - 135 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| VdS-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Nej |
| Certifierad enligt KIWA [NL] | Nej |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 08711985537376 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 73 | ||
| Bredd (mm) | 53 | ||
| Höjd (mm) | 53 | ||
| Vikt (kg) | 0,361 | ||
Mellan |
|||
| Antal i FP | 1 | ||
| GTIN FP | 08711985539578 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 08711985537376 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 20 | ||
| Djup (mm) | 250 | ||
| Bredd (mm) | 220 | ||
| Höjd (mm) | 53 | ||
| Vikt (kg) | 0,437 | ||
Mellan2 |
|||
| Antal i FP | 20 | ||
| GTIN FP | 08711985541779 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 08711985539578 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 1 | ||
| Djup (mm) | 318 | ||
| Bredd (mm) | 215 | ||
| Höjd (mm) | 112 | ||
| Vikt (kg) | 7,38 | ||
Topp |
|||
| Antal i FP | 1 440 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 08711985541779 | ||
| Palltyp | Pall 800x1200 mm (ISO 1-pall) | ||
| Antalet inneliggande GTIN FP | 72 | ||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 870 | ||
| Vikt (kg) | |||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1458975.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1083_1458975.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1458975.pdf |
