RSK-nr enhet: ST
Inlagd: 2002-09-11
RSK-nr enhet: ST

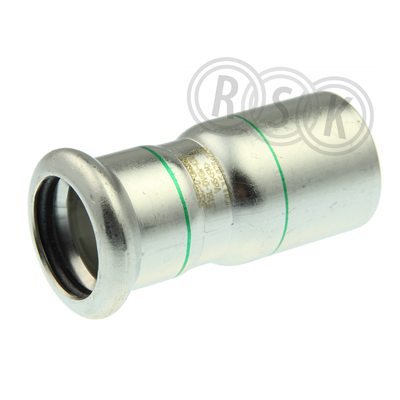

VSH XPress R2707 Reducering 18x15, slätända x muff i rostfritt stål 316. Följande användningsområden:
VSH XPress R2707 Reducering 18x15, slätända x muff i rostfritt stål 316. Följande användningsområden:
| RSK-nummer | 1454042 |
|---|---|
| Tillverkarens artikelnummer | 6191121 |
| GTIN | 08711985202274 |
| Produkt | Förminskning |
| Produktnamn | XPress R2707 |
| Dimension | 18x15mm |
| Storlek | - |
| Tryck/Flöde/Temp | 16bar, temp -20 till +120°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | slätända x muff |
|---|---|
| Färg | rostfri |
| Ytbehandling | betad |
| Material | syrafast stål AISI 316L |
| Standard | pressverktyg M |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1454042 |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 6191121 |
|---|
| GTIN | 08711985202274 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1454042 |
|---|
| Material anslutning 1 | Rostfritt stål |
|---|---|
| Materialkvalitet anslutning 1 | Syrafast stål 316L (1.4404) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Rostfritt stål |
| Materialkvalitet anslutning 2 | Syrafast stål 316L (1.4404) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Ja |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 18 mm |
| Anslutning 1 | Lödände |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | DN 12 |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Godstjocklek anslutning 2 | 1,5 mm |
| Anslutning 2 | Pressmuff |
| Pressprofil anslutning 2 | M |
| Huvudsaklig färg rördel | Grå |
| Tryckklass fläns/flänsborrning (PN) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Längd | 60 mm |
| Längd anslutning 1 | 28 mm |
| Bygglängd anslutning 1 (Z1) | 8 mm |
| Längd anslutning 2 | 27,4 mm |
| Bygglängd anslutning 2 (Z2) | 7,4 mm |
| Medietemperatur (kontinuerlig) | -35 - 135 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med termisk isolering | Nej |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| DIN-CERTCO-certifikat | Nej |
| VdS-märkt | Nej |
| Med godkännande för TÜV | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt NF 545 | Nej |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 60 | ||
| Bredd (mm) | 23 | ||
| Höjd (mm) | 23 | ||
| Vikt (kg) | 0,039 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 240 | ||
| Bredd (mm) | 150 | ||
| Höjd (mm) | 18 | ||
| Vikt (kg) | 0,33 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1189616.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_560_1454000.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_560_1454000.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1454000.pdf |
