Geberit Mapress rörsystem används tex till värme-, kyl-, återvinning-, gas-, tryckluft-, sprinkler- och tappvatteninstallationer. Systemet bygger på Geberits kvalitetsprodukter av presskopplingar och rör som pressas samman till permanenta fogar. Montaget är enkelt, säkert och snabbt vilket ger dej ekonomi i projekten. Använd Geberit pressmaskiner, backar och slingor för bästa resultat.
Geberit Mapress rörsystem används tex till värme-, kyl-, återvinning-, gas-, tryckluft-, sprinkler- och tappvatteninstallationer. Systemet bygger på Geberits kvalitetsprodukter av presskopplingar och rör som pressas samman till permanenta fogar. Montaget är enkelt, säkert och snabbt vilket ger dej ekonomi i projekten. Använd Geberit pressmaskiner, backar och slingor för bästa resultat.
| RSK-nummer | 1450509 |
|---|---|
| Tillverkarens artikelnummer | 33835 |
| GTIN | 4024723338352 |

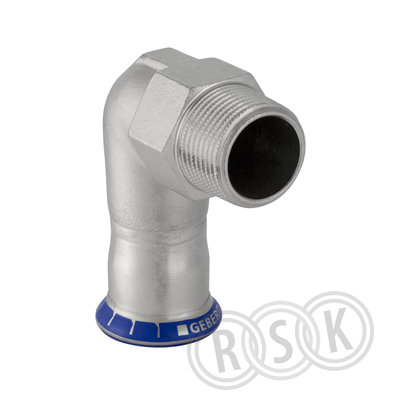

| Produkt | Vinkelövergång |
| Produktnamn | Mapress |
| Dimension | 22mm x R20 x 90° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -30 till +120°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x utvändig gänga |
|---|---|
| Färg | rostfri |
| Ytbehandling | betad |
| Material | syrafast stål EN 1.4401 |
| Standard | pressverktyg M |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | https://catalog.geberit.se/sv-SE/33835.html |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 33835 |
|---|
| GTIN | 4024723338352 |
|---|
| Tillverkarens produktsida | https://catalog.geberit.se/sv-SE/33835.html |
|---|
| Material anslutning 1 | Rostfritt stål |
|---|---|
| Materialkvalitet anslutning 1 | Syrafast stål 316 (1.4401) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Rostfritt stål |
| Materialkvalitet anslutning 2 | Syrafast stål 316 (1.4401) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Vinkel/Böj |
| Böjningsvinkel | 90 ° |
| Förminskning | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 22 mm |
| Godstjocklek anslutning 1 | 1,2 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | M |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Utvändig gänga R, konisk (ISO 7-1 / EN 10226-1) |
| Pressprofil anslutning 2 | M |
| Material tätning | CIIR (butylgummi) |
| Dragfast | Ja |
| Längd | 60 mm |
| Längd anslutning 1 | 60 mm |
| Bygglängd anslutning 1 (Z1) | 39 mm |
| Längd anslutning 2 | 46 mm |
| Bygglängd anslutning 2 (Z2) | 46 mm |
| Med termisk isolering | Nej |
| Med packningar | Ja |
| Med skyddslock/-plugg | Ja |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 4024723338352 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 75 | ||
| Bredd (mm) | 35 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,186 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 4025416697374 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 147 | ||
| Bredd (mm) | 136 | ||
| Höjd (mm) | 109 | ||
| Vikt (kg) | 1,896 | ||
Mellan2 |
|||
| Antal i FP | 50 | ||
| GTIN FP | 4025416771760 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 290 | ||
| Bredd (mm) | 195 | ||
| Höjd (mm) | 215 | ||
| Vikt (kg) | 9,713 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_448_1440386.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_448_1450181.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566724745-00010 v2.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000496.pdf |
