RSK-nr enhet: ST
Inlagd: 2018-11-12
RSK-nr enhet: ST

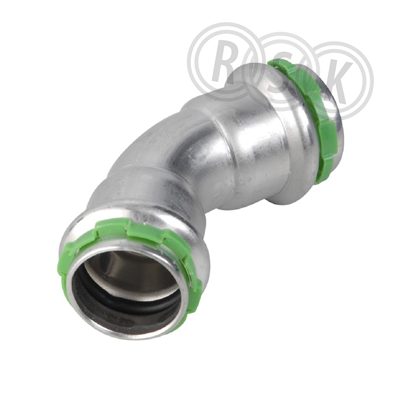

VSH SudoPress Rostfri böj 45° dim 42. Muff x muff. Följande användningsområden:
VSH SudoPress Rostfri böj 45° dim 42. Muff x muff. Följande användningsområden:
| RSK-nummer | 1440543 |
|---|---|
| Tillverkarens artikelnummer | 6550269 |
| GTIN | 08711985320831 |
| Produkt | Böj |
| Produktnamn | SP6041V |
| Dimension | 42mm x 45° |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -20°C till +110°C |
| Effekt/Eldata | - |
| Funktion | pressfog tappvatten/värme/kyla |
| Utförande | muff x slätända |
|---|---|
| Färg | rostfri |
| Ytbehandling | - |
| Material | rostfritt stål 316 L (1.4404) |
| Standard | V-profil |
| Övrig info | med läckageindikering opressad |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1440543 |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 6550269 |
|---|
| GTIN | 08711985320831 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1440543 |
|---|
| Material anslutning 1 | Rostfritt stål |
|---|---|
| Materialkvalitet anslutning 1 | Syrafast stål 316L (1.4404) |
| Ytskydd anslutning 1 | Obehandlad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Rostfritt stål |
| Materialkvalitet anslutning 2 | Syrafast stål 316L (1.4404) |
| Ytskydd anslutning 2 | Obehandlad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Böj |
| Modell/Utförande | 1-delad |
| Böjningsvinkel | 45 ° |
| Böjradie (Bockradie) | 51 mm |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | DN 40 |
| Utvändig rördiameter anslutning 1 | 42 mm |
| Godstjocklek anslutning 1 | 1,7 mm |
| Anslutning 1 | Pressmuff |
| Pressprofil anslutning 1 | V |
| Dimension anslutning 2 | DN 40 |
| Utvändig rördiameter anslutning 2 | 42 mm |
| Godstjocklek anslutning 2 | 1,7 mm |
| Anslutning 2 | Pressmuff |
| Pressprofil anslutning 2 | V |
| Huvudsaklig färg rördel | Grå |
| Tryckklass fläns/flänsborrning (PN) | PN 16 |
| Material tätning | EPDM (etenpropengummi) |
| Med invändig stoppkant | Ja |
| Dragfast | Ja |
| Längd | 90 mm |
| Längd anslutning 1 | 63,2 mm |
| Bygglängd anslutning 1 (Z1) | 27,2 mm |
| Längd anslutning 2 | 63,2 mm |
| Bygglängd anslutning 2 (Z2) | 27,2 mm |
| Medietemperatur (kontinuerlig) | -20 - 110 °C |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Ja |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| VdS-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
| Certifierad enligt NF 545 | Nej |
| Certifierad enligt KIWA [NL] | Ja |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 90 | ||
| Bredd (mm) | 90 | ||
| Höjd (mm) | 54 | ||
| Vikt (kg) | 0,265 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1439189.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1439189.pdf |
| Film | https://www.youtube.com/watch?v=UDY30XqPFD0 |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_1083_1439189.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_1439189.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_1439189.pdf |
