RSK-nr enhet: ST
Inlagd: 2019-03-22
RSK-nr enhet: ST

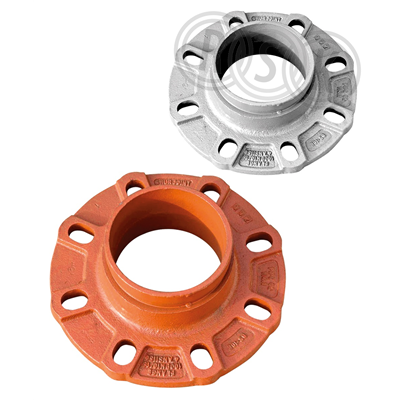

VSH Shurjoint Rillad universalfläns 60.3 (DN50) Orange. Följande användningsområden:
VSH Shurjoint Rillad universalfläns 60.3 (DN50) Orange. Följande användningsområden:
| RSK-nummer | 1654004 |
|---|---|
| Tillverkarens artikelnummer | 171800020001 |
| GTIN | 8711985437096 |
| Produkt | Fläns |
| Produktnamn | VSH Shurjoint 7180 |
| Dimension | 60.3 (DN50) |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | för rillat/skuret spår |
| Utförande | rilla x fläns |
|---|---|
| Färg | orange |
| Ytbehandling | lackad |
| Material | segjärn |
| Standard | rillsystem |
| Övrig info | för tryck/temp se teknisk dok |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1654004 |
| RSK flik | 02 Stål-/Aluminium-/Rostfria rör |
| Tillverkarens artikelnummer | 171800020001 |
|---|
| GTIN | 8711985437096 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/1654004 |
|---|
| Material anslutning 1 | Gjutjärn |
|---|---|
| Ytskydd anslutning 1 | Lackerad |
| Material anslutning 2 | Gjutjärn |
| Ytskydd anslutning 2 | Lackerad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Förminskning | Nej |
| Excentrisk | Nej |
| Systembunden | Nej |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 60,3 mm |
| Anslutning 1 | Spår/Rilla |
| Dimension anslutning 2 | DN 50 |
| Utvändig rördiameter anslutning 2 | 165 mm |
| Anslutning 2 | Fläns |
| Huvudsaklig färg rördel | Orange |
| Tryckklass fläns/flänsborrning (PN) | PN 16 |
| Med invändig stoppkant | Nej |
| Dragfast | Ja |
| Längd | 64 mm |
| Längd anslutning 1 | 48 mm |
| Längd anslutning 2 | 16 mm |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Ja |
| LPCB-märkt | Nej |
| ULC-märkt | Ja |
| UL-märkt | Ja |
| VdS-märkt | Nej |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Nej |
| Certifierad enligt NF 545 | Nej |
| Certifierad enligt KIWA [NL] | Nej |
| QA-märkt gas | Nej |
| KOMO-certifierad (NL) | Nej |
| Gastec QA - AR 214 (H2) | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 64 | ||
| Bredd (mm) | 165 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 2,3 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_1644011.pdf |
|---|---|
