RSK-nr enhet: ST
Inlagd: 2001-04-18
RSK-nr enhet: ST

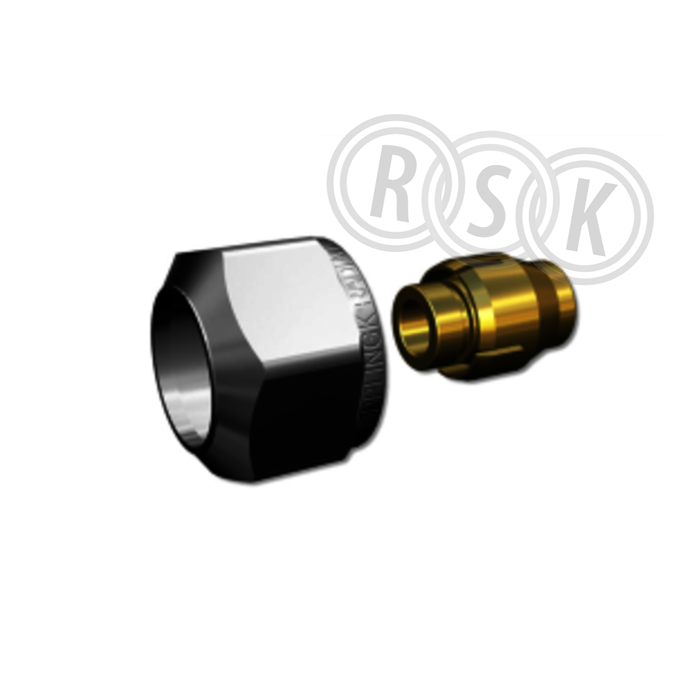

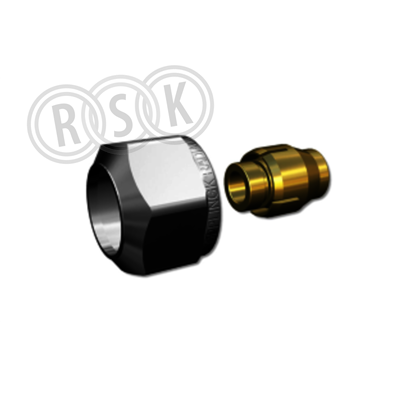

Anslutningskoppling för LK PE-X och PAL Universalrör mot radiatorkoppel M22. AX16 x M22 kopplingen har en 25 mm mutter och AX20 x M22 har en 30 mm mutter.
Anslutningskoppling för LK PE-X och PAL Universalrör mot radiatorkoppel M22. AX16 x M22 kopplingen har en 25 mm mutter och AX20 x M22 har en 30 mm mutter.
| RSK-nummer | 1870646 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590024767 |
| Produkt | Radiatorkoppling |
| Produktnamn | - |
| Dimension | M22 x AX16mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, max temp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | för radiatorkoppel M22 |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747041.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590024767 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747041.aspx |
|---|
| Material klämring | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Utvändig rördiameter | 16 mm |
| Lämplig för godstjocklek | 2 mm |
| Material mutter | Mässing |
| Materialkvalitet mutter | Mässing avzinkningshärdig (DZR) |
| Ytskydd mutter | Förnicklad |
| Mutter gängdimension | M22 |
| Anslutning gänga | Invändig gänga |
| Med packning | Ja |
| Lämplig för plaströr | Ja |
| Lämplig för flerskikts plaströr | Ja |
| Med stödhylsa | Ja |
| Systembunden | Ja |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590024767 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 20 | ||
| Bredd (mm) | 25 | ||
| Höjd (mm) | 25 | ||
| Vikt (kg) | 0,054 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 7331590034988 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 200 | ||
| Bredd (mm) | 25 | ||
| Höjd (mm) | 25 | ||
| Vikt (kg) | 0,324 | ||
Topp |
|||
| Antal i FP | 300 | ||
| GTIN FP | 7331590027461 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 400 | ||
| Bredd (mm) | 230 | ||
| Höjd (mm) | 230 | ||
| Vikt (kg) | 16,7 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_1870646.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_1870646.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00033 v3.pdf |
| RSK-nummer | 1870646 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590024767 |
| Produkt | Radiatorkoppling |
| Produktnamn | - |
| Dimension | M22 x AX16mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10, max temp +70°C (+95°C) |
| Effekt/Eldata | - |
| Funktion | för radiatorkoppel M22 |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747041.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590024767 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747041.aspx |
|---|
| Material klämring | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Utvändig rördiameter | 16 mm |
| Lämplig för godstjocklek | 2 mm |
| Material mutter | Mässing |
| Materialkvalitet mutter | Mässing avzinkningshärdig (DZR) |
| Ytskydd mutter | Förnicklad |
| Mutter gängdimension | M22 |
| Anslutning gänga | Invändig gänga |
| Med packning | Ja |
| Lämplig för plaströr | Ja |
| Lämplig för flerskikts plaströr | Ja |
| Med stödhylsa | Ja |
| Systembunden | Ja |
| Typgodkänd enligt BBR/EKS | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590024767 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 20 | ||
| Bredd (mm) | 25 | ||
| Höjd (mm) | 25 | ||
| Vikt (kg) | 0,054 | ||
Mellan |
|||
| Antal i FP | 6 | ||
| GTIN FP | 7331590034988 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 200 | ||
| Bredd (mm) | 25 | ||
| Höjd (mm) | 25 | ||
| Vikt (kg) | 0,324 | ||
Topp |
|||
| Antal i FP | 300 | ||
| GTIN FP | 7331590027461 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 400 | ||
| Bredd (mm) | 230 | ||
| Höjd (mm) | 230 | ||
| Vikt (kg) | 16,7 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_1870646.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_1870646.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00033 v3.pdf |
|
|
