RSK-nr enhet: ST
Inlagd: 2005-06-14
RSK-nr enhet: ST

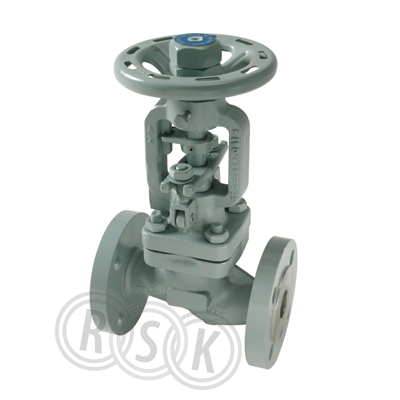

Kägelventil för ånga och vatten. Med stigande spindel och ratt. Ventilhus: Segjärn GGG 40.3 Säte och kägla: Rostfritt stål X20 Cr13 Veckbälg: Rostfritt stål X10 CR NI TI 18/9 Max arb.temp: 320°C
Kägelventil för ånga och vatten. Med stigande spindel och ratt. Ventilhus: Segjärn GGG 40.3 Säte och kägla: Rostfritt stål X20 Cr13 Veckbälg: Rostfritt stål X10 CR NI TI 18/9 Max arb.temp: 320°C
| RSK-nummer | 4320049 |
|---|---|
| Tillverkarens artikelnummer | 9083208 |
| GTIN | - |
| Produkt | Kägelventil |
| Produktnamn | Valvosider |
| Dimension | DN100 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | flänsad |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | segjärn |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 9083208 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Stål |
|---|---|
| Materialkvalitet hus/kapsling/stomme | Segjärn EN-GJS-400-15 (GGG 40) |
| Dimension (Nominell diameter) | DN 100 |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Medietemperatur (kontinuerlig) | 0 - 350 °C |
| Ytskydd | Obehandlad |
| Invändigt foder | Övrigt |
| Självstängande | Nej |
| Fjäderstängande (NC) | Nej |
| Fjäderöppnande (NO) | Nej |
| Manövrering | Handtag/Spak |
| Typ av avstängningsventil | Lös ventil |
| Typ av överdel | Bultar |
| Bälgtätning | Ja |
| Tätning | Övrigt |
| Med lägesindikator | Nej |
| Med avtappningsventil | Nej |
| Standard bygglängd | DIN |
| Spindelvinkel | 0 ° |
| Lämplig för vätskor | Ja |
| Lämplig för ånga | Ja |
| Säte i rostfritt stål | Ja |
| VdS-märkt | Nej |
| Certifierad enligt KIWA [NL] | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 350 | ||
| Bredd (mm) | 235 | ||
| Höjd (mm) | 515 | ||
| Vikt (kg) | 42 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_49_4320041_gruppfil.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560129206-00843 v1.pdf |
