RSK-nr enhet: ST
Inlagd: 2015-03-04
RSK-nr enhet: ST

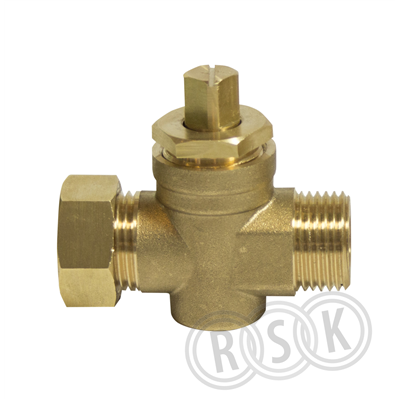

Kikventil med packbox, Max 100°C PN10 med utvändig gänga och lock
Kikventil med packbox, Max 100°C PN10 med utvändig gänga och lock
| RSK-nummer | 4464618 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Kikventil |
| Produktnamn | AVi 1387 |
| Dimension | G15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme/olja/ånga |
| Utförande | utvändig gänga, med lock |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | CW617N |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd | Obehandlad |
| Material insats | Mässing |
| Dimension (Nominell diameter) | 1/2" (15) |
| Utvändig rördiameter alla anslutningar | 21,3 mm |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 10 |
| Max. differenstryck vid 20°C | 10 bar |
| Medietemperatur (kontinuerlig) | 0 - 100 °C |
| Invändigt foder | Gummi |
| Manövrering | Vred |
| Självstängande | Nej |
| Vänsterstängande | Nej |
| Fyrkantig nyckel | 8 mm |
| Längd anslutning 1 | 20 mm |
| Rätvinklat utförande | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 69 | ||
| Bredd (mm) | 53 | ||
| Höjd (mm) | 27 | ||
| Vikt (kg) | 0,234 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_49_4464617.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560129206-00230 v1.pdf |
