RSK-nr enhet: ST
Inlagd: 2013-03-05
RSK-nr enhet: ST

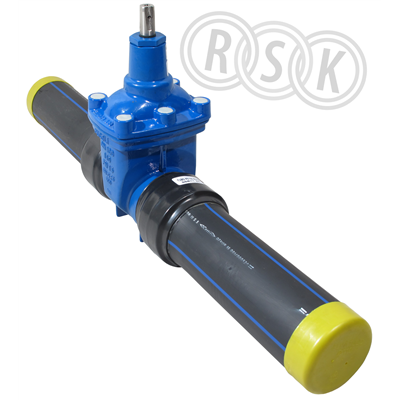

Mjuktätande slussventil med PE100-ändar SDR11 för svetsning direkt mot PE-ledning. Ventilen har fullt genomlopp och är avsedd för tryckklass PN16. Utförande med vulkaniserad kägla och fixerad spindelmutter för lång livslängd och säkert montage. Ventilen är utrustad med fyra spindeltätningar, försänkta och skyddade bultar samt kamring som ger låga manövermoment. Levereras med PE100-rörändar SDR11 för homogen och läckagesäker installation i PE-system.
Mjuktätande slussventil med PE100-ändar SDR11 för svetsning direkt mot PE-ledning. Ventilen har fullt genomlopp och är avsedd för tryckklass PN16. Utförande med vulkaniserad kägla och fixerad spindelmutter för lång livslängd och säkert montage. Ventilen är utrustad med fyra spindeltätningar, försänkta och skyddade bultar samt kamring som ger låga manövermoment. Levereras med PE100-rörändar SDR11 för homogen och läckagesäker installation i PE-system.
| RSK-nummer | 4417396 |
|---|---|
| Tillverkarens artikelnummer | 10750044 |
| GTIN | - |
| Produkt | Slussventil |
| Produktnamn | Fucoli-Somepal 01.501 |
| Dimension | 75mm |
| Storlek | spindel=14,1mm |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för PE-rör |
| Utförande | med PE100 SDR11 ändar |
|---|---|
| Färg | blå |
| Ytbehandling | epoxilackerad tjocklek=250µm |
| Material | segjärn |
| Standard | - |
| Övrig info | 13 varv, 30nm |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 10750044 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-500-7 (GGG 50) |
| Ytskydd | Belagd |
| Typ av ytbeläggning | Epoxy |
| Dimension anslutning 1 | DN 65 |
| Anslutning 1 | Plastsvetsände |
| Dimension anslutning 2 | DN 65 |
| Anslutning 2 | Plastsvetsände |
| Tryckklass | PN 16 |
| Tätning | EPDM (etenpropengummi) |
| Material spindel | Rostfritt stål |
| Materialkvalitet spindel | Syrafast stål 316L (1.4404) |
| Max. medietemperatur (kontinuerlig) | 70 °C |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 800 | ||
| Bredd (mm) | 127 | ||
| Höjd (mm) | 298 | ||
| Vikt (kg) | 11 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
