Avaktiverad 2025-04-28
RSK-nr enhet: ST
Inlagd: 2013-10-24
RSK-nr enhet: ST

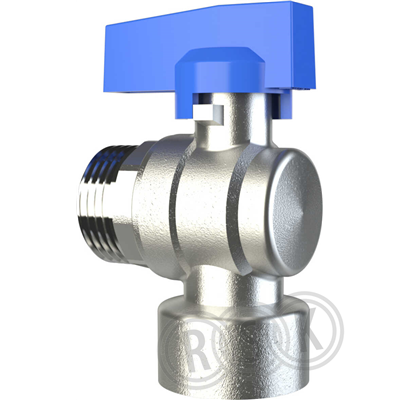

Avstängningsventil i avzinkningshärdig mässing med G20-gänga utvändig EuroCone och invändig för anslutning mot fördelare UNI. Kan enkelt kompletteras med LK PressPex Pressanslutningskoppling RSK 187 66 06 samt 187 66 07 eller LK Anslutningskoppling RSK 241 72 98 samt 187 58 90. Kan monteras mot o-ringstätning på den utvändiga G20 sidan på LK Fördelare UNI vilket underlättar hopmontering av ventil och fördelare utan ytterligare tätning.
Avstängningsventil i avzinkningshärdig mässing med G20-gänga utvändig EuroCone och invändig för anslutning mot fördelare UNI. Kan enkelt kompletteras med LK PressPex Pressanslutningskoppling RSK 187 66 06 samt 187 66 07 eller LK Anslutningskoppling RSK 241 72 98 samt 187 58 90. Kan monteras mot o-ringstätning på den utvändiga G20 sidan på LK Fördelare UNI vilket underlättar hopmontering av ventil och fördelare utan ytterligare tätning.
| RSK-nummer | 4814424 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590037118 |
| Produkt | Vinkelkulventil |
| Produktnamn | 509 B |
| Dimension | G20 x GE20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme |
| Utförande | invändig x utvändig gänga |
|---|---|
| Färg | nickel, blått vred |
| Ytbehandling | förnicklad |
| Material | AZH-mässing |
| Standard | CW602N |
| Övrig info | GE=Eurokonus |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77746990.aspx |
| RSK flik | 04 Plaströr - Tryck |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590037118 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77746990.aspx |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Material spindel | Mässing |
| Material spindeltätning, primär | NBR (nitrilgummi) |
| Material spindeltätning, sekundär | NBR (nitrilgummi) |
| Dimension anslutning 1 | 3/4" (20) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tätning | Övrigt |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Modell/Utförande | Rätvinklad |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| Max. differenstryck vid 20°C | 10 bar |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Ja |
| Ventilvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590037118 | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 35 | ||
| Bredd (mm) | 36 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 0,25 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | 7331590037125 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 178 | ||
| Bredd (mm) | 134 | ||
| Höjd (mm) | 88 | ||
| Vikt (kg) | 2,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_4814424.pdf |
|---|---|
