RSK-nr enhet: ST
Inlagd: 2005-11-03
RSK-nr enhet: ST

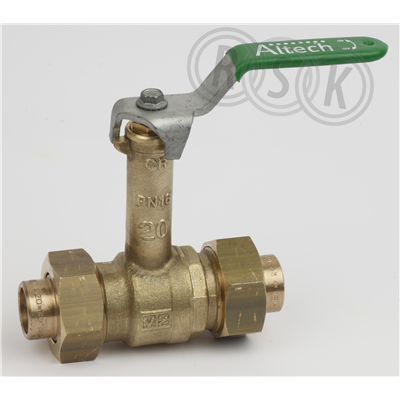

Kulventiler med fullt genomlopp, hög hals och utan klämringskopplingar. Tillverkade i avzinkningshärdig mässing CW511 L (blyhalt ≤ 0,2 %), med stålhandtag och packning i grafoil. Dimensionsområde: DN15 – DN50 Tryckklass: PN16 upp till max. 110°C Temperaturområde vatten: PN16: 0–110°C Temperaturområde luft: PN16: -10–100 °C Används för installationer med varmt och kallt tappvatten samt luft, neutrala och ej brandfarliga gaser. Kan även användas i värmesystem.
Kulventiler med fullt genomlopp, hög hals och utan klämringskopplingar. Tillverkade i avzinkningshärdig mässing CW511 L (blyhalt ≤ 0,2 %), med stålhandtag och packning i grafoil. Dimensionsområde: DN15 – DN50 Tryckklass: PN16 upp till max. 110°C Temperaturområde vatten: PN16: 0–110°C Temperaturområde luft: PN16: -10–100 °C Används för installationer med varmt och kallt tappvatten samt luft, neutrala och ej brandfarliga gaser. Kan även användas i värmesystem.
| RSK-nummer | 4510392 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508007537 |
| Produkt | Kulventil |
| Produktnamn | AL 3611 |
| Dimension | 54mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | med lödkopplingar |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | avzinkningshärdig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508007537 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn38As (CW511L) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Ingen |
| Material spindel | Mässing |
| Material spindeltätning, primär | Grafit |
| Dimension anslutning 1 | DN 50 |
| Utvändig rördiameter anslutning 1 | 54 mm |
| Anslutning 1 | Lödände |
| Med koppling anslutning 1 | Ja |
| Dimension anslutning 2 | DN 50 |
| Utvändig rördiameter anslutning 2 | 54 mm |
| Anslutning 2 | Lödände |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Modell/Utförande | Rak |
| Medietemperatur (kontinuerlig) | 0 - 85 °C |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Ja |
| Handtagshöjd | 141,5 mm |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 168 | ||
| Bredd (mm) | 278 | ||
| Höjd (mm) | 89 | ||
| Vikt (kg) | 3,12 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_4513538.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_4513538.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00161 v4.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_212_4510269.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000234.pdf |
| Reservdelslista | https://www.rskdatabasen.se/infoDocs/SPARE/SPARE_212_4500817.pdf |
