RSK-nr enhet: ST
Inlagd: 2005-11-03
RSK-nr enhet: ST

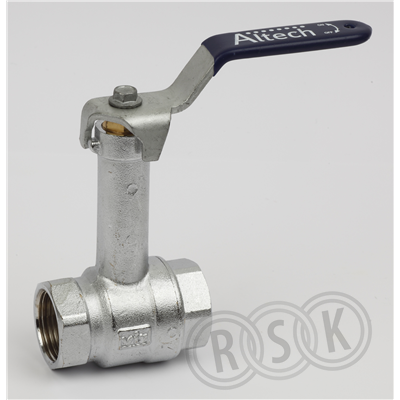

Kulventiler med fullt genomlopp, invändig gänga och hög hals. Tillverkade i förkromad mässing med stålhandtag, packning i grafoil och förkromad mässingskula. Dimensionsområde: DN10 – DN50. Tryckklass: PN25 upp till max. 110 °C. Temperaturområde vatten: PN25: 0–110 °C, PN16: 0–150 °C. Temperaturområde luft: PN20: -10–110 °C, PN16: -10–150 °C. Får användas för grupp 2, enligt AFS 2016:1, föreskriften för tryckbärande anordningar. Kulventiler inom dimension DN40 – DN50 är CE-märkta enligt PED 2014/68/EU.
Kulventiler med fullt genomlopp, invändig gänga och hög hals. Tillverkade i förkromad mässing med stålhandtag, packning i grafoil och förkromad mässingskula. Dimensionsområde: DN10 – DN50. Tryckklass: PN25 upp till max. 110 °C. Temperaturområde vatten: PN25: 0–110 °C, PN16: 0–150 °C. Temperaturområde luft: PN20: -10–110 °C, PN16: -10–150 °C. Får användas för grupp 2, enligt AFS 2016:1, föreskriften för tryckbärande anordningar. Kulventiler inom dimension DN40 – DN50 är CE-märkta enligt PED 2014/68/EU.
| RSK-nummer | 4513479 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508007834 |
| Produkt | Kulventil |
| Produktnamn | AL3601 |
| Dimension | G40 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | invändig gänga, hög hals |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508007834 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd hus/kapsling/stomme | Förkromad |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Förkromad |
| Material spindel | Mässing |
| Material spindeltätning, primär | Grafit |
| Dimension anslutning 1 | 1 1/2" (40) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 1 1/2" (40) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Rak |
| Medietemperatur (kontinuerlig) | 0 - 110 °C |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Ja |
| Handtagshöjd | 132 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 170 | ||
| Höjd (mm) | 70 | ||
| Vikt (kg) | 1,4 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_4513538.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_4513538.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00657 v1.pdf |
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/CEDKL_212_4502406.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000234.pdf |
| Reservdelslista | https://www.rskdatabasen.se/infoDocs/SPARE/SPARE_212_4500817.pdf |
