RSK-nr enhet: ST
Inlagd: 2005-11-03
RSK-nr enhet: ST

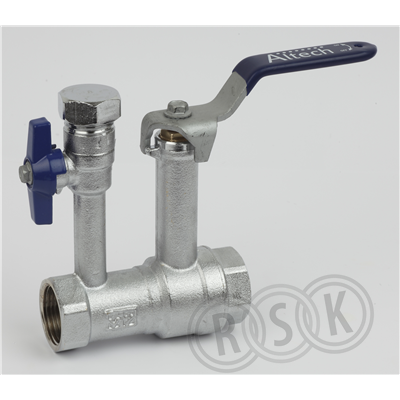

Kulventiler med fullt genomlopp, gjuten hög hals samt atappningsdon. Tillverkade i förkromad mässing med stålhandtag och packning av grafoil. Dimensionsområde: DN10 – DN50 Tryckklass: PN25 upp till max. 95 °C Temperaturområde vatten: PN25: 0–95°C, PN16: 0–150 °C Temperaturområde luft: PN20: -10–110°C, PN16: -10–150 °C Får användas för grupp 2, enligt AFS 2016:1, föreskriften för tryckbärande anordningar. Kulventiler inom dimension DN40 – DN50 är CE-märkta enligt PED 2014/68/EU.
Kulventiler med fullt genomlopp, gjuten hög hals samt atappningsdon. Tillverkade i förkromad mässing med stålhandtag och packning av grafoil. Dimensionsområde: DN10 – DN50 Tryckklass: PN25 upp till max. 95 °C Temperaturområde vatten: PN25: 0–95°C, PN16: 0–150 °C Temperaturområde luft: PN20: -10–110°C, PN16: -10–150 °C Får användas för grupp 2, enligt AFS 2016:1, föreskriften för tryckbärande anordningar. Kulventiler inom dimension DN40 – DN50 är CE-märkta enligt PED 2014/68/EU.
| RSK-nummer | 4502403 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508008237 |
| Produkt | Kulventil |
| Produktnamn | AL3635 |
| Dimension | G25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | - |
| Funktion | spak |
| Utförande | hög hals med avtappning |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508008237 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd hus/kapsling/stomme | Förkromad |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Förkromad |
| Dimension anslutning 1 | 1" (25) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 1" (25) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 25 |
| Modell/Utförande | Rak |
| Medietemperatur (kontinuerlig) | 0 - 95 °C |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Ja |
| Handtagshöjd | 110 mm |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 199 | ||
| Bredd (mm) | 134 | ||
| Höjd (mm) | 46 | ||
| Vikt (kg) | 0,79 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_4513538.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_4513538.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00199 v4.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_212_4502400.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000234.pdf |
| Reservdelslista | https://www.rskdatabasen.se/infoDocs/SPARE/SPARE_212_4500817.pdf |
