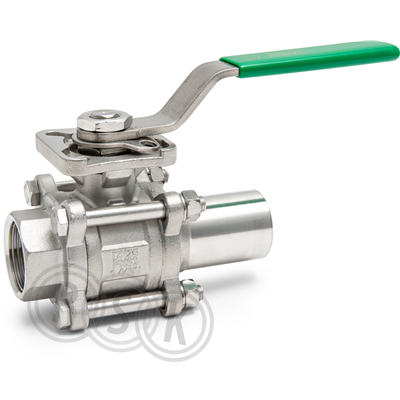

3-delad syrafast kulventil
3-delad syrafast kulventil
| RSK-nummer | 5496463 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508129451 |
| Produkt | Kulventil |
| Produktnamn | ALTECH 2012NDLM-2013ND DN15 |
| Dimension | DN15 |
| Storlek | DN15 |
| Tryck/Flöde/Temp | PN63 |
| Effekt/Eldata | - |
| Funktion | 3-delad industriventil |
| Utförande | 3-delad syrafast |
|---|---|
| Färg | rostfri |
| Ytbehandling | obehandlad |
| Material | rostfritt stål |
| Standard | API 598 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508129451 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Rostfritt stål |
|---|---|
| Materialkvalitet | Övrigt |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | Övrigt |
| Material kula | Rostfritt stål |
| Ytskydd kula | Ingen |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Material spindeltätning, sekundär | Övrigt |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Svetsände |
| Dimension anslutning 2 | DN 15 |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tätning | PTFE (polytetrafluoreten) |
| Tryckklass | PN 63 |
| Modell/Utförande | Rak |
| Fettfri | Ja |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Ja |
| Handtagshöjd | 22,5 mm |
| Längd handgrepp | 130 mm |
| Ventilvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 152 | ||
| Bredd (mm) | 52 | ||
| Höjd (mm) | 91 | ||
| Vikt (kg) | 0,72 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_5496463.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_5496308.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00567 v3.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_212_5496326.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_212_5496454.pdf |
