RSK-nr enhet: ST
Inlagd: 2020-11-26
RSK-nr enhet: ST

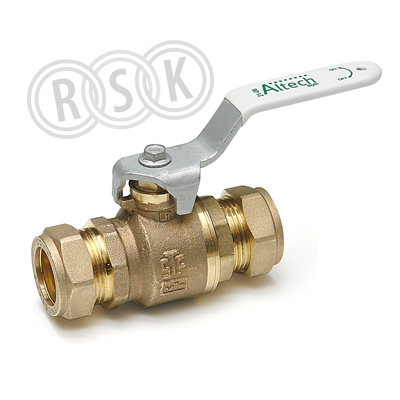

Kulventiler med fullt genomlopp och klämringskopplingar. Tillverkade i avzinkningshärdig mässing CW511 L (blyhalt ≤ 0,1 %), med stålhandtag, packning i grafoil blåsutsäker spindel. Dimensionsområde: DN12 – DN28 Tryckklass: PN16 Temperaturområde vatten: 0–110 °C Temperaturområde luft: -10–100 °C För installation med varmt och kallt tappvatten. Används även för köldbärarsystem, värmevatten, neutrala, ej brandfarliga gaser, vissa lättare oljor samt tryckluft. Kan även användas i värmesystem.
Kulventiler med fullt genomlopp och klämringskopplingar. Tillverkade i avzinkningshärdig mässing CW511 L (blyhalt ≤ 0,1 %), med stålhandtag, packning i grafoil blåsutsäker spindel. Dimensionsområde: DN12 – DN28 Tryckklass: PN16 Temperaturområde vatten: 0–110 °C Temperaturområde luft: -10–100 °C För installation med varmt och kallt tappvatten. Används även för köldbärarsystem, värmevatten, neutrala, ej brandfarliga gaser, vissa lättare oljor samt tryckluft. Kan även användas i värmesystem.
| RSK-nummer | 5494976 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508095909 |
| Produkt | Kulventil |
| Produktnamn | Altech 3613 |
| Dimension | 18mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | klämringskoppling |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | Blyfria |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508095909 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn38As (CW511L) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Ingen |
| Material spindel | Mässing |
| Material spindeltätning, primär | Grafit |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 18 mm |
| Anslutning 1 | Klämring |
| Med koppling anslutning 1 | Ja |
| Dimension anslutning 2 | DN 15 |
| Utvändig rördiameter anslutning 2 | 18 mm |
| Anslutning 2 | Klämring |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Modell/Utförande | Rak |
| Medietemperatur (kontinuerlig) | -10 - 110 °C |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Ja |
| Handtagshöjd | 54 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 128 | ||
| Bredd (mm) | 75 | ||
| Höjd (mm) | 33 | ||
| Vikt (kg) | 0,3 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_4513538.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_4513538.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00331 v3.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000234.pdf |
| Reservdelslista | https://www.rskdatabasen.se/infoDocs/SPARE/SPARE_212_4500817.pdf |
| RSK-nummer | 5494976 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7332508095909 |
| Produkt | Kulventil |
| Produktnamn | Altech 3613 |
| Dimension | 18mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | klämringskoppling |
|---|---|
| Färg | gul |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | Blyfria |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7332508095909 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn38As (CW511L) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Ingen |
| Material spindel | Mässing |
| Material spindeltätning, primär | Grafit |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 18 mm |
| Anslutning 1 | Klämring |
| Med koppling anslutning 1 | Ja |
| Dimension anslutning 2 | DN 15 |
| Utvändig rördiameter anslutning 2 | 18 mm |
| Anslutning 2 | Klämring |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Modell/Utförande | Rak |
| Medietemperatur (kontinuerlig) | -10 - 110 °C |
| Manövrering | Handtag/Spak |
| Fullt genomlopp | Ja |
| Handtagshöjd | 54 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 128 | ||
| Bredd (mm) | 75 | ||
| Höjd (mm) | 33 | ||
| Vikt (kg) | 0,3 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_212_4513538.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_212_4513538.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562870229-00331 v3.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000234.pdf |
| Reservdelslista | https://www.rskdatabasen.se/infoDocs/SPARE/SPARE_212_4500817.pdf |
|
|
