RSK-nr enhet: ST
Inlagd: 2012-09-04
RSK-nr enhet: ST

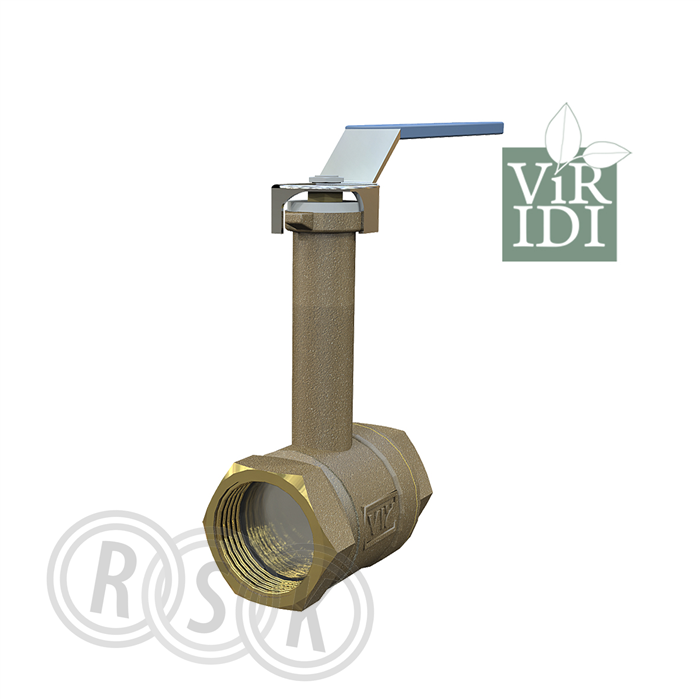

Viridi avstängningsventil för varmt och kallt tappvatten, samt värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". För brännbara vätskor max 16 bar. Lämplig för vatten 0°C tom 150°C. PN25 (Max 25bar tom +110°C, max 16bar >110°C) Lämplig för luft -10°C tom 150°C. PN25 (Max 20bar tom +110°C, max 16bar >110°C) Kan användas ner till -30°C i kylsystem med glykolblandat media.
Viridi avstängningsventil för varmt och kallt tappvatten, samt värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation". För brännbara vätskor max 16 bar. Lämplig för vatten 0°C tom 150°C. PN25 (Max 25bar tom +110°C, max 16bar >110°C) Lämplig för luft -10°C tom 150°C. PN25 (Max 20bar tom +110°C, max 16bar >110°C) Kan användas ner till -30°C i kylsystem med glykolblandat media.
| RSK-nummer | 4507426 |
|---|---|
| Tillverkarens artikelnummer | 3701-20 |
| GTIN | - |
| Produkt | Kulventil |
| Produktnamn | AT 3701-20 |
| Dimension | G20 |
| Storlek | 58mm |
| Tryck/Flöde/Temp | PN40 |
| Effekt/Eldata | - |
| Funktion | tappvatten, värme, kyla |
| Utförande | invändig gänga, hög spindel |
|---|---|
| Färg | gul |
| Ytbehandling | avzinkningshärdig |
| Material | mässing |
| Standard | - |
| Övrig info | blyfri (max 0,1% bly) |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 3701-20 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn38As (CW511L) |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Rostfritt stål |
| Ytskydd kula | Belagd |
| Material spindel | Mässing |
| Modell/Utförande | Rak |
| Manövrering | Handtag/Spak |
| Huskonstruktion | 2-delad |
| Fullt genomlopp | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 56 | ||
| Bredd (mm) | 35 | ||
| Höjd (mm) | 125 | ||
| Vikt (kg) | 0,395 | ||
Mellan |
|||
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 280 | ||
| Bredd (mm) | 280 | ||
| Höjd (mm) | 180 | ||
| Vikt (kg) | 20 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5566184536-00003 v1.pdf |
|---|---|
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001492.pdf |
