RSK-nr enhet: ST
Inlagd: 2014-08-08
RSK-nr enhet: ST

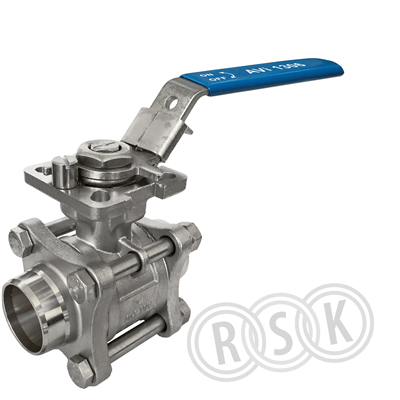

Kulventil 3-delad i rostfritt stål, kort svetsände enligt ISO 1127. Fullt genomlopp, flytande homogen kula och spindel i antistatiskt utförande, TFM1600 kulsätestätning och låsbart handtag. Montagefläns ISO 5211 för direktmontage av manöverdon.
Kulventil 3-delad i rostfritt stål, kort svetsände enligt ISO 1127. Fullt genomlopp, flytande homogen kula och spindel i antistatiskt utförande, TFM1600 kulsätestätning och låsbart handtag. Montagefläns ISO 5211 för direktmontage av manöverdon.
| RSK-nummer | 4507739 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Kulventil |
| Produktnamn | AVi 1306 |
| Dimension | 26,9mm (DN20) |
| Storlek | - |
| Tryck/Flöde/Temp | PN63 |
| Effekt/Eldata | - |
| Funktion | tredelad, låsbart handtag |
| Utförande | svetsändar för iso-rör |
|---|---|
| Färg | rostfri |
| Ytbehandling | - |
| Material | syrafast stål |
| Standard | SS316 |
| Övrig info | ISO 5211, för direktmontage |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Rostfritt stål |
|---|---|
| Materialkvalitet | Syrafast stål 316L (1.4404) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Rostfritt stål |
| Ytskydd kula | Ingen |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 26,9 mm |
| Anslutning 1 | Svetsände |
| Med koppling anslutning 1 | Nej |
| Utvändig rördiameter anslutning 2 | 26,9 mm |
| Anslutning 2 | Svetsände |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 63 |
| Tryckklass fläns (flänsborrning) | PN 63 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | -20 - 200 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Nej |
| Ventilvinkel | 0 ° |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 158 | ||
| Bredd (mm) | 53 | ||
| Höjd (mm) | 94 | ||
| Vikt (kg) | 0,8 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_4507739.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_4507739.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_4507739.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_49_4507738.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560129206-00253 v1.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_49_4507739.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_49_4501750.pdf |
